焊缝金相检验：透视焊接质量的“显微镜”
焊接是一个快速的局部冶金过程，在焊缝区及其邻近的母材区域形成了成分、组织、性能极不均匀的焊接接头。焊缝金相检验通过宏观和微观组织观察，直观地揭示焊接接头的内部质量。它能有效识别焊接工艺不当导致的各类缺陷，评估焊缝金属、热影响区（HAZ）的组织是否正常，判断是否存在过热、过烧、淬硬等不良现象，从而为焊接工艺评定、焊工技能考核、产品质量验收及焊接失效分析提供最直接的科学依据。
焊接接头的分区与检验重点
一个典型的熔化焊接接头通常包含以下几个区域，各有其检验重点：
- 焊缝金属区：由填充金属和部分母材熔化后凝固形成。检验重点：凝固组织形态（柱状晶等）、是否存在气孔、夹渣、裂纹等缺陷。
- 熔合区：焊缝与母材的交界处，很窄但成分梯度大、组织复杂。检验重点：熔合是否良好，有无未熔合缺陷。
- 热影响区（HAZ）：母材受焊接热循环影响而发生组织性能变化的区域。检验重点：根据材料不同，关注是否有晶粒粗大（过热区）、淬硬马氏体组织（易裂区）、回火软化区等。
焊缝金相检验的主要项目与目的
| 检验层级 | 检验项目 | 主要目的与意义 |
|---|---|---|
| 宏观检验（低倍） | 焊缝成形与尺寸 | 检查焊缝余高、熔宽、熔深是否符合工艺要求。 |
| 宏观缺陷检查 | 识别气孔、夹渣、未焊透、未熔合、裂纹等宏观可见缺陷。 | |
| 各区域划分 | 清晰显示焊缝、熔合线、热影响区的界限。 | |
| 微观检验（高倍） | 焊缝金属组织 | 观察其铸态组织，评估一次组织、二次组织形态，判断是否正常。 |
| 热影响区组织 | 评估晶粒度、是否有异常组织（如粗大魏氏体、淬硬马氏体），判断热输入是否合理。 | |
| 微观缺陷检查 | 发现微裂纹、微气孔、显微夹杂物等。 |
标准检验流程
- 取样：在焊接试板或产品上有代表性的部位截取包含完整焊缝横截面的试样。
- 镶嵌：对不规则或小尺寸试样进行热镶或冷镶，便于磨抛。
- 磨光与抛光：经过粗磨、细磨、精抛，使检验面成为无划痕的镜面。
- 侵蚀：选择合适的化学侵蚀剂（如对于碳钢，常用4%硝酸酒精溶液）擦拭或浸泡试样表面，使组织显现。

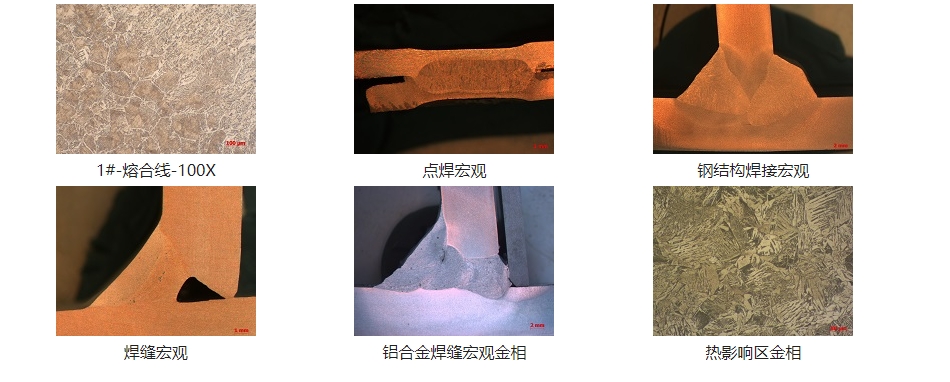

- 观察与评定：先在体视显微镜下进行宏观观察和拍照，然后在金相显微镜下进行微观组织观察、拍照和评定。
核心检测标准
- GB/T 26955 《金属材料焊缝破坏性试验 焊缝宏观和微观检验》——核心方法标准。
- GB/T 26956 《金属材料焊缝破坏性试验 宏观和微观检验用侵蚀剂》——侵蚀剂指南。
- ISO 17639 《金属材料焊缝破坏性试验 宏观和微观检验》——国际通用标准。
- GB/T 6417.1 《金属熔化焊接头缺欠分类及说明》——缺陷分类依据。
- ISO 5817 （钢）、ISO 10042 （铝）——焊接接头质量等级标准。
深圳晟安检测的焊缝金相检验专业服务
焊接质量关乎结构安全，深圳晟安检测提供严谨专业的焊缝金相检验与分析服务：
- 多材料经验：我们具备碳钢、低合金钢、不锈钢、铝合金、铜合金等多种金属材料焊接接头的检验经验，熟悉不同材料的组织特征和常见缺陷。
- 缺陷精准判定：我们的工程师能准确区分冷裂纹、热裂纹、再热裂纹，辨别气孔与缩孔，判断未熔合与未焊透，为工艺调整提供明确方向。
- 工艺关联分析：我们不仅报告缺陷和组织，更能将观察结果与焊接工艺参数（电流、电压、速度、热输入、预热/后热）关联起来，分析缺陷产生的原因，提出切实可行的工艺改进建议。
- 与无损检测互补：金相检验是破坏性的，但结论是直观和确定的。我们常与客户的无损检测（UT、RT）结果相互验证，为疑似缺陷的定性提供最终裁决。
- 失效分析的重要组成部分：在焊接结构失效分析中，焊缝金相检验是剖析断裂起源、扩展路径与焊接质量关系的决定性环节。
洞察焊接微观世界，筑牢结构安全基石。深圳晟安检测，是您焊接质量可靠的评估伙伴。
