型式件焊接工艺评定：特殊全焊透接头的专项验证
在压力容器、锅炉等承压设备制造中，常存在一些特殊的T型接头或角接接头（如密集管束与管板的连接），设计要求其达到全焊透以确保结构强度和密封性。然而，对于这些特定结构，可能没有现成的标准焊接工艺评定规则完全适用。此时，“型式件焊接工艺评定”（或称“焊接工艺验证试验”）便成为一种重要的补充验证手段。它通过制备与实际产品结构相似的模拟试件（型式件），并进行针对性的检验，以证明所拟定的焊接工艺能够实现接头全焊透且无有害缺陷。
评定目的与适用范围
核心目的：验证在特定条件下，使T型接头和角接接头达到全焊透的焊接工艺的可行性，确保焊缝根部熔合良好，无裂纹、未熔合、未焊透等缺陷。

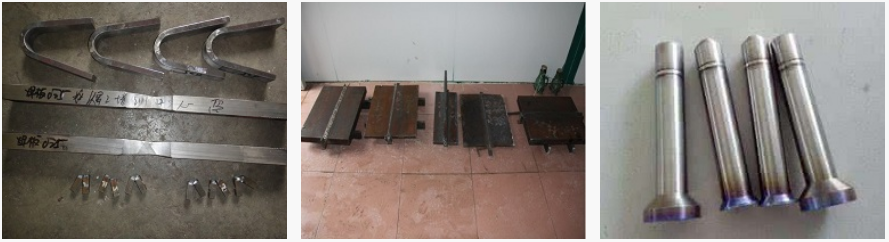

试件分类：
- 板材试验件：用于模拟板材T型接头，或外径大于160mm的管状件与容器的焊接接头。
- 管-板试验件：用于模拟外径小于或等于160mm的管状件（如换热管）与容器（管板）的焊接接头。
评定方法与检验项目
型式件评定的检验项目相对集中但要求严格：
- 外观检查（VT）：对试件接头表面进行100%目视检查。合格标准：不得有裂纹、未熔合、未焊透。
- 宏观金相检验（Macro Etch）：这是评定的核心。从焊接试件上截取包含整个接头横截面的试样，经研磨、抛光、腐蚀后，在显微镜下观察。
- 合格标准：
- 焊缝根部必须完全焊透。
- 焊缝金属和热影响区均不允许存在裂纹、未熔合。
- 对于角焊缝，两焊脚尺寸之差通常不大于3mm（依据具体技术条件）。
- 合格标准：
评定规则（重要变素）
当下列任一因素发生变更时，通常需要重新进行型式件评定：
- 母材类别变化：碳钢/低合金钢、奥氏体高合金钢、铁素体高合金钢属于不同类别。
- 焊缝金属类别变化：根部焊缝金属类别发生变化时。
- 焊接方法变化：打底焊的焊接方法改变。
- 坡口形式与尺寸不利变化：坡口角度减小、根部间隙减小或钝边高度增加（当双面焊清根时，部分情况除外）。
- 打底焊规范不利变化：焊条/丝直径增加（但电流未随之增加），或焊接电流值减小（但焊条/丝直径未随之减小）。
深圳晟安检测的专业服务
我们理解，型式件评定往往针对的是产品最关键的部位。我们的服务不仅限于标准检验：
- 方案设计咨询：协助客户设计最贴合产品实际结构的型式件图纸和取样方案，确保评定结果对生产具有直接指导意义。

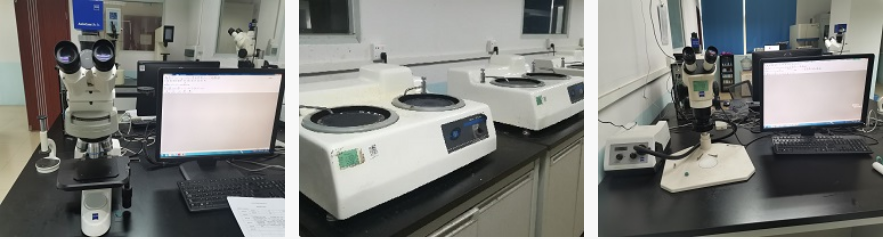

- 高精度金相分析：使用高清数码金相系统，提供清晰、标注详尽的宏观照片，精确测量熔深、焊脚尺寸等参数。
- 深度缺陷分析：若在宏观金相中发现疑似缺陷（如微裂纹、局部未熔合），我们可以进一步进行微观金相分析或扫描电镜（SEM）观察，明确缺陷性质，并结合焊接工艺参数分析，为客户提供确切的工艺改进方向。
- 报告与技术支持：出具规范的检验报告，并可根据评定结果，协助完善相关的焊接工艺文件。
一次成功的型式件评定，是对特殊接头焊接工艺的“实战演练”和“通行证”，能极大地降低产品正式焊接时的质量风险，尤其在单件小批或高价值产品的制造中意义重大。
