宏观检验：洞察钢材内部质量的“放大镜”

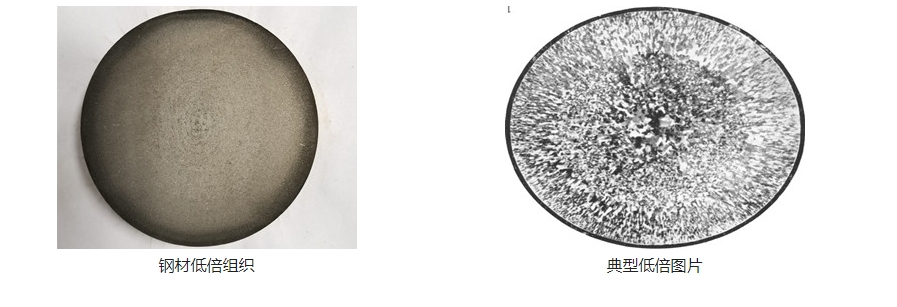

钢的宏观检验，又称低倍组织检验，是通过特定的物理或化学方法处理试样表面，使其宏观组织及缺陷显露，随后用肉眼或低倍放大镜（通常≤20倍）进行观察评定的方法。与微观金相检验相比，宏观检验观察面积大、制样相对简单、代表性好，能快速、直观地揭示钢材在冶炼、铸造、热加工过程中产生的各类内部缺陷，是钢铁材料生产和使用过程中不可或缺的质量控制手段。它如同给钢材做一次“X光透视”，能有效筛查出不合格品，预防潜在的失效风险。
主要宏观检验方法
根据显示缺陷的原理不同，主要有以下几种方法：
| 检验方法 | 基本原理 | 主要可检出缺陷 | 适用标准 |
|---|---|---|---|
| 酸蚀试验（热酸/冷酸/电解） | 利用酸液对钢中不同组织、成分区域侵蚀速度的差异，使低倍组织及缺陷显露。 | 疏松、偏析、缩孔、白点、裂纹、翻皮、气泡、流线等。 | GB/T 226, ASTM E381, ISO 4969 |
| 断口检验 | 通过人工打断或利用已有的失效断口，直接观察断裂面的形貌特征。 | 白点、夹层、缩孔、过热/过烧断口、氢脆断口等。 | GB/T 1814 |
| 硫印试验 | 利用硫酸与钢中硫化物反应生成硫化氢，再与相纸上的溴化银作用生成棕褐色硫化银斑点，显示硫的分布。 | 硫化物偏析（硫带）的分布情况。 | GB/T 4236 |
酸蚀试验详解（以热酸法为例）
这是最常用、最有效的宏观检验方法。
- 取样：在钢坯或钢材上有代表性的部位（如相当于钢锭头、中、尾的部位）截取横向或纵向试样。
- 加工：将检验面车削或铣平至粗糙度Ra≤1.6μm，并清洗去油。
- 侵蚀：将试样浸入加热的酸溶液中（如50%盐酸水溶液，60-80℃），侵蚀时间根据钢种和缺陷类型而定，通常几分钟至二十分钟。
- 清洗与观察：取出后迅速用清水冲洗，并用热风吹干。在良好的光线下观察侵蚀面，对照GB/T 1979《结构钢低倍组织缺陷评级图》进行缺陷类型识别和级别评定。
常见宏观缺陷及其影响
- 疏松：钢锭中心等轴晶区因补缩不足形成的微小孔隙。严重降低横向力学性能。
- 偏析：钢中化学成分的不均匀分布。中心碳偏析会恶化热处理后的组织和性能。
- 白点（发裂）：钢中氢在应力作用下聚集形成的内部微裂纹，呈银白色斑点，危害性极大。
- 缩孔残余：钢锭头部未完全切除的缩孔延伸至钢材内部，是完全不允许存在的缺陷。
- 裂纹：锻造或轧制不当引起的内部或表面裂纹。
宏观检验在产业中的应用
- 冶金厂过程控制：连铸坯、钢锭的定期抽检，监控凝固质量，调整冶炼和连铸工艺。
- 钢材入库检验：使用方对采购的坯料或棒材进行验收，确保无重大内部缺陷。
- 锻件毛坯检验：在锻造前检查原材料的质量，避免将缺陷带入高价值锻件。
- 失效分析初步筛查：对失效件进行宏观检验，快速判断是否存在明显的原材料缺陷或加工缺陷。
深圳晟安检测的宏观检验服务
深圳晟安检测提供专业、高效的钢材宏观检验服务：
- 规范的检验流程：我们拥有标准化的酸蚀实验室，配备通风橱、加热装置等，严格按标准操作，确保检验结果准确可靠。
- 专业的评定能力：检验人员熟悉各类缺陷的形貌特征和评级标准，能提供清晰的缺陷识别和准确的级别评定。
- 灵活的服务组合：宏观检验常作为“金相检验”服务的先导项目。若发现可疑缺陷，我们可以立即在同一试样或相邻部位进行“显微组织评定”、“非金属夹杂物分析”等微观检测，形成从宏观到微观的完整分析报告。
- 全面的标准覆盖：我们可以依据GB、ASTM、ISO等客户指定的任何主流标准进行检验和评级，满足国内外贸易需求。
见微知著，宏观把关。深圳晟安检测，助您从大处着眼，确保材料基础质量坚实可靠。
