引言：焊点早期失效的深层隐患
在电子产品可靠性领域，焊点疲劳失效是一个常见却极具破坏性的问题。许多产品在出厂测试中表现完美，却在客户实际使用仅半年左右便出现功能故障，其根源往往指向焊点的早期开裂或虚焊。这种“隐形”失效不仅导致高昂的售后成本，更可能引发严重的安全事故。本文将系统剖析导致焊点短期内疲劳失效的三大核心诱因，并阐述如何通过专业的失效分析手段，从被动维修转向主动预防。
一、热循环应力：温差下的周期性“内耗”
电子设备在工作、待机或环境温度变化时，内部会产生反复的热胀冷缩。焊点作为连接芯片、元件与PCB板的桥梁，其两侧材料（如铜引脚、FR-4基板、锡基焊料）的热膨胀系数存在天然差异。这种差异在温度循环中转化为周期性的剪切应力，持续作用于焊点内部，如同反复弯折一根金属丝，最终导致疲劳裂纹萌生与扩展。
关键影响因素：
- 温度变化幅度（ΔT）：温差越大，产生的热应力越强，失效加速。
- 循环频率：单位时间内的冷热交替次数越多，损伤累积越快。
- 焊点几何结构：焊点的高度、形状和面积直接影响应力分布与集中程度。
典型案例：某车载信息娱乐模块，因夏季车内温度剧烈波动，导致BGA封装焊点在频繁的热应力下产生微裂纹，约6个月后出现间歇性黑屏。
二、机械振动载荷：持续不断的“高频冲击”
对于汽车电子、工业设备、便携式产品等应用场景，持续的机械振动是焊点面临的另一大挑战。即使振幅微小，长期的振动载荷也会诱发焊点材料的低周疲劳，特别是在共振频率下，破坏力会显著放大。
振动失效的特征：
- 裂纹通常起源于焊点与元件引脚或焊盘结合的根部，即应力集中区域。
- 失效位置往往与产品结构的固有振动模态相关。
- 相较于大幅值低频振动，小幅值高频振动更具隐蔽性，难以在常规测试中发现。
三、材料与工艺缺陷：失效的“先天性诱因”
即使外部环境应力可控，若焊点本身存在“先天不足”，其抗疲劳能力也会大打折扣。这些缺陷通常在制造过程中埋下，成为早期失效的隐患。
| 缺陷类型 | 主要成因 | 对疲劳寿命的影响 |
|---|---|---|
| 虚焊/冷焊 | 回流焊温度不足、焊膏活性差或润湿不良 | 形成脆弱的冶金结合，连接强度低，在应力下极易早期开裂。 |
| IMC过厚或不均匀 | 焊接时间过长、温度过高或多次重工 | 过厚的金属间化合物层脆性大，成为裂纹扩展的优先路径。 |
| 焊料空洞 | 焊膏中挥发物排出不畅、PCB焊盘设计不当或吸潮 | 空洞减少有效连接面积，并引发局部应力集中，加速疲劳。 |
| 元件引脚/焊盘氧化 | 物料存储环境不当或PCB表面处理失效 | 导致焊料润湿性差，结合力弱，形成不可靠的连接。 |
四、系统化失效分析：精准定位问题根源
当焊点失效发生时，仅凭外观推测往往难以触及根本。一套严谨的失效分析流程是揭示真相的关键：
- 外观与电性能检查：使用光学显微镜初步观察失效位置，并确认电气连通性。

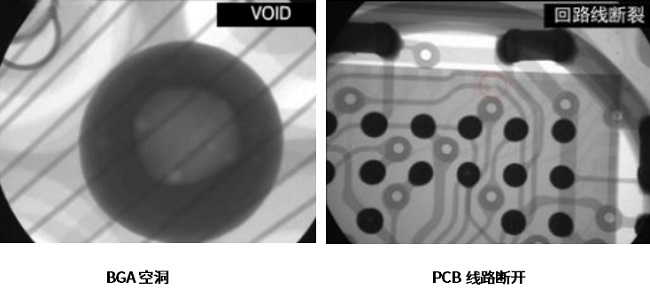

- 无损检测：采用X-Ray或C-SAM（超声扫描显微镜）检查焊点内部是否存在空洞、裂纹或分层。

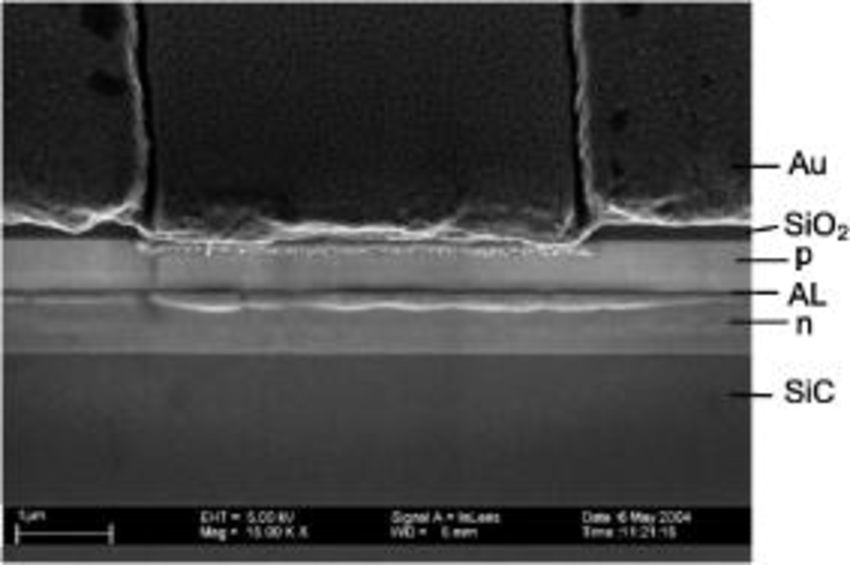

- 截面切片分析（金相分析）：这是核心步骤。对失效焊点进行研磨、抛光、腐蚀后，利用扫描电子显微镜观察裂纹的精确走向、IMC层的形态与厚度，从而判断失效模式。
- 成分与物相分析：借助EDS能谱分析焊料成分是否异常，或是否存在有害污染物（如氯元素）。
- 环境与应力复现试验：在可控条件下，通过温循箱或振动台模拟实际工况，验证分析推断的失效机理。
五、预防、分析与改进：构建可靠性闭环
焊点疲劳失效是设计、材料、工艺与使用环境共同作用的结果。要打破“失效-维修”的循环，必须建立“分析-预防”的可靠性工程思维。
深圳晟安检测在电子材料与焊接可靠性领域拥有深厚的技术积累。我们依托CNAS/CMA认可实验室，配备先进的SEM、EDS、C-SAM、热机械分析仪等设备，由资深材料与失效分析工程师团队，为客户提供从根因诊断到工艺优化建议的全套解决方案。我们的服务涵盖配方分析、失效分析、化学材料检测、成分分析、可靠性测试等多个维度，旨在帮助客户从源头提升产品品质与市场竞争力。
通过对焊点失效机理的深度理解与专业分析，企业可以有效优化设计参数、改进焊接工艺、严控来料质量，从而显著延长产品寿命，降低市场风险。
