DPA实战解析：一例SMD电容破坏性物理分析的全过程
破坏性物理分析（DPA）不是纸上谈兵，而是通过严谨、标准化的操作流程，将元器件的内在质量暴露无遗。本文将以某型号片式多层陶瓷电容（SMD MLCC）的DPA为例，详细展示深圳晟安检测如何执行一次完整的DPA，并最终发现导致整批次被拒收的关键缺陷。
一、案例背景与标准
委托需求：客户提供5pcs某型号SMD电容样品，要求依据相关规范进行DPA，判定其质量是否符合要求。
执行标准：
· GJB 4027A-2006 《军用电子元器件破坏性物理分析方法》（核心依据）
· 相关GB微束分析标准
· 产品规格书
二、DPA分析流程与发现
步骤1：外观目检（External Visual Inspection）
目的：检查样品表面是否存在明显的机械损伤、标记错误、污染、氧化等缺陷。
方法与结果：在显微镜下观察，5pcs样品外观均完好，丝印清晰，尺寸符合规格书，未发现异常。
图1：样品典型外观形貌，未见异常
步骤2：电参数测试（Electrical Test）
目的：验证样品的关键电气性能是否满足规格书要求。
方法与结果：测量样品的电容值、损耗角正切值（DF）和绝缘电阻。测试数据显示，所有样品的电参数均在规格书规定的范围内，电性能合格。
步骤3：制样镜检（Cross-sectioning and Microscopic Examination）——关键缺陷暴露！
目的：这是DPA的核心破坏性步骤，用于检查肉眼不可见的内部结构缺陷。
- 样品制备：将样品进行镶嵌、研磨、抛光，制备出垂直于端电极的截面。

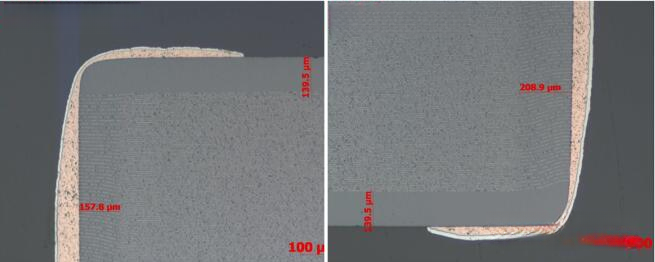

- 显微镜观察：在金相显微镜下观察截面结构，重点检查：介质层叠层数、内电极对齐度、端电极结构及“留边”尺寸（侧面留边、上下留边、端部留边）。
重大发现：在观察样品03和04时，发现其镍阻挡层出现严重的中断、不连续现象（图6，图7红色箭头处）。而样品01、02、05的镍层连续完整（图4）。

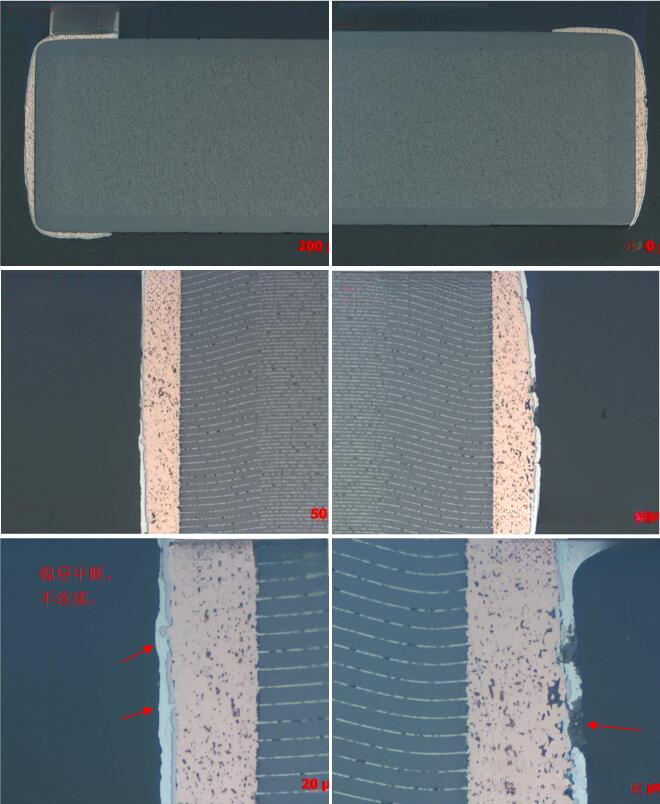

图2：缺陷样品03（左）与04（右）端电极镍阻挡层不连续（箭头所示）
判定依据：根据GJB 4027A-2006第2.5.3条要求，对于多层瓷介电容器，阻挡层中断或不连续属于“工艺缺陷”。
步骤4：深入分析（SEM/EDS）
目的：对缺陷部位进行更高倍率的形貌观察和成分确认，并排除其他异常（如腐蚀）。
- SEM观察：确认了镍层中断的形貌，并测量了介质层和内电极厚度，均在正常范围。
- EDS成分分析：对端电极各层（Ag端头、Ni阻挡层、Sn镀层）进行成分分析，结果正常，未发现腐蚀性杂质元素。

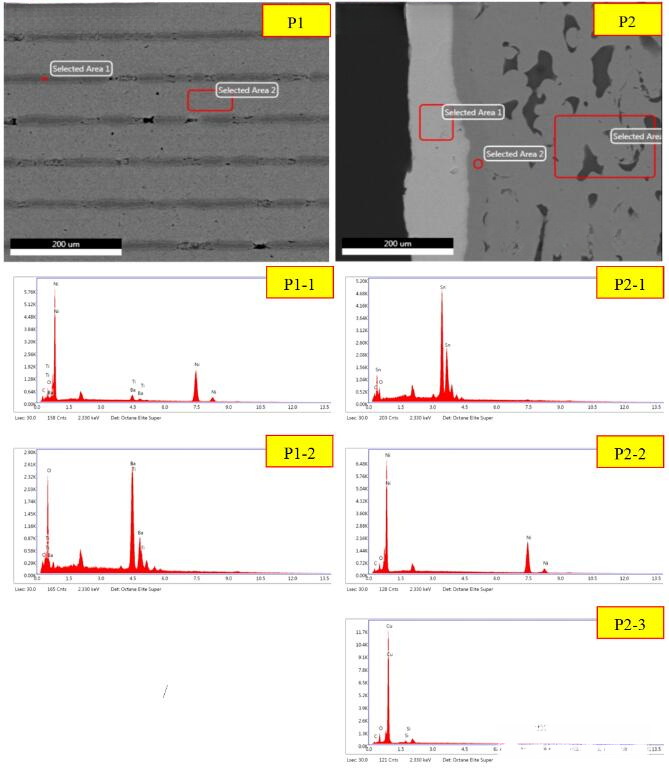

图3：对缺陷端头进行EDS成分分析，元素组成正常
三、结论与建议
DPA结论：5pcs样品中，01、02、05号样品通过DPA检验。03、04号样品因端电极镍阻挡层不连续，不符合GJB 4027A标准要求，判定为存在工艺缺陷。
批次处理建议：由于DPA是抽样检验，在样本中发现了明确缺陷，根据抽样原则，可以推断该批次产品存在一致性的质量风险。因此，我们向委托方提出拒收该批次SMD电容的建议，以防止有缺陷的电容上机后，因镍层不完整导致焊接可靠性差、端电极易剥离，最终引发整机失效。
四、案例启示与我们的价值
本案例生动说明了DPA的价值：
- 超越外观和电性能：即使外观完好、电参数合格，内部仍可能存在致命工艺缺陷。
- 拦截批次性风险：通过科学抽样和破坏性剖析，为批次接收/拒收提供客观、权威的技术依据，避免更大损失。
- 依赖专业与经验：缺陷的识别与判定（如什么是“不连续”）需要工程师对标准和工艺有深刻理解。
深圳晟安检测的DPA服务，不仅仅提供“合格/不合格”的结论，更通过详细的图文报告，清晰展示缺陷证据，并基于丰富的失效分析经验，为客户提供后续处理与供应链管理的专业建议。我们致力于成为您在高可靠性元器件质量控制领域最可信赖的第三方检测合作伙伴。
