当胶水“罢工”：PCB板用硅胶固化不良的化学溯源与过程防控
在电子组装中，胶粘剂用于固定、密封、导热等关键功能。其固化不良将直接导致产品可靠性失效。与胶水本身质量相比，施工环境的污染常常是更隐蔽的罪魁祸首。本文通过深圳晟安检测对一起PCB板用室温固化硅胶（RTV）失效的深度分析，揭示了一个典型污染致失效的案例，并为电子制造中的化学品兼容性管理提供重要借鉴。
一、案例现象：一面固化，一面“流汤”

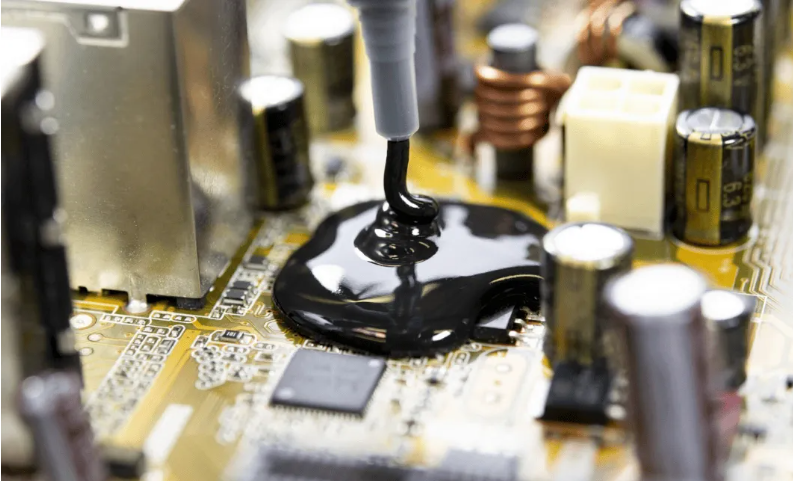

某PCB板两面施涂同一种单组分室温固化硅胶。结果正面胶水完全固化，而背面胶水仅表面结皮，内部仍为粘稠液态，存在泄漏风险。值得注意的是，该PCB背面经历过锡膏回流焊和波峰焊双制程，使用了助焊剂。
二、从现象到成分的侦探式分析
1. 宏观与显微观察
在不良品（NG）背面的未固化胶体中和焊点周围，观察到大量透明或黄色颗粒状、流质状异物，这些异物在正面良品区域未见。
2. 异物成分鉴定（FTIR分析）
使用傅里叶变换红外光谱（FTIR）对异物进行分析，结果指向明确：
- 透明颗粒、黄色物质、甚至包装袋内的残留物，其主要成分均被鉴定为松香（Rosin）。
- 松香是电子焊接用助焊剂的核心成分之一，含有羧基（-COOH），呈弱酸性。
3. 胶水催化剂分析
对所用硅胶的催化剂成分进行分析，发现其含有胍类化合物（1,1,3,3-四甲基-2-[3-（甲氧基硅基丙基）]胍）。胍基是一种强有机碱。
4. 污染路径确认（GC-MS分析）
对固化不良区域与正常固化区域的胶体进行GC-MS分析，结果显示：仅在固化不良的胶体中检测到松香特征成分，而在正常固化的胶体中未检出。这证实了松香污染与固化失效存在空间上的对应关系。
三、失效机理：一场酸碱中和导致的“谋杀”
单组分室温固化硅胶（RTV-1）通常依靠空气中的水分引发交联反应，而催化剂是这一过程得以在室温下快速进行的关键。
在本案中，失效的化学本质是：
- 污染引入：PCB在经历波峰焊等过程后，表面残留了未清洗干净的助焊剂，其主要成分松香（酸）形成了污染层。
- 酸碱反应：当硅胶涂敷在受污染的PCB表面时，胶水中的碱性胍类催化剂与酸性的松香残留物发生中和反应。
- 催化剂“中毒”：催化剂被消耗，生成松香酸盐（图中黄色物质）。失去了有效的催化剂，硅胶的交联固化反应无法正常启动或进行极其缓慢，表现为局部或整体不固化。
- 模拟验证：实验室将松香直接加入正常硅胶中，即使放置120小时，胶体仍无法固化，完美复现了失效现象，验证了该机理。
四、系统性改进与预防措施
| 改进维度 | 具体措施 | 目的 |
|---|---|---|
| 工艺顺序优化 | “先清洗，后点胶”：在点胶工艺步骤前，增加对PCB焊接面的有效清洗工序（如使用合适的清洗剂、优化清洗参数），确保助焊剂残留物被去除。 | 消除污染源，是最根本的解决方法。 |
| 材料兼容性评估 | 1. 在新产品导入（NPI）阶段，对焊接后需点胶的工艺进行兼容性测试：模拟焊接→（清洗）→点胶→固化，评估效果。 2. 评估并选择与可能存在的残留物兼容性更好的胶粘剂体系（如对酸性不敏感的催化剂体系）。 | 通过前期验证，提前识别并规避风险。 |
| 过程监控 | 1. 定期监控清洗后PCBA的离子清洁度（如使用Omega计）。 2. 对关键点胶工序的首件和末件进行固化状态检查（如硬度测试）。 | 确保清洗工艺和点胶工艺的稳定性。 |
| 人员与规范 | 制定明确的作业指导书，强调清洁表面的重要性，避免裸手接触待点胶区域（手汗也可能引入污染物）。 | 杜绝人为引入的污染。 |
五、深圳晟安检测的专业价值
胶粘剂失效分析涉及高分子化学、界面科学和微量成分检测。深圳晟安检测为此类问题提供专业解决方案：
- 精准的污染物鉴定：我们利用FTIR、GC-MS等设备，能够快速准确地鉴定出导致固化失败的污染物具体是什么（如本案中的松香），而不仅仅是发现“有异物”。这是制定针对性措施的前提。
- 深入的机理阐释：我们不仅停留在成分鉴定，更通过分析污染物与胶水关键成分（如催化剂）的化学性质，推理并验证其相互作用的机理（如酸碱中和），使分析结论具有坚实的科学逻辑。
- 实用的工艺改善指导：基于失效机理，我们能提出具体、可操作的工艺改善建议（如增加清洗工序、调整工艺顺序、选用兼容材料），帮助客户不仅解决当前问题，更完善其制造工艺体系，预防未来风险。
在现代电子制造中，多种化学品在狭小空间内共存。深圳晟安检测的化学材料检测与失效分析能力，如同您的“工艺化学顾问”，帮助您预见并解决材料间的“不良反应”，确保产品固若金汤。
