微观世界的大门：扫描电镜如何超越光学显微镜
从第一台光学显微镜打开微观世界的大门，到电子显微镜将分辨率推向纳米尺度，显微技术的发展始终围绕着“看得更清、看得更细”的核心目标。扫描电子显微镜（SEM）作为应用最广泛的电镜类型，其工作原理有何独特之处？与人们熟知的光学显微镜（OM）相比，它具备哪些不可替代的优势？深圳晟安检测为您系统解读。
一、核心突破：用电子束替代可见光
光学显微镜的分辨率受限于可见光的波长（约400-800纳米），存在约200纳米的“衍射极限”。而根据德布罗意物质波理论，加速后的电子具有极短的波长（例如30 kV下约0.007纳米），从理论上赋予了电镜达到原子级分辨率的潜力。
| 比较项 | 光学显微镜（OM） | 扫描电子显微镜（SEM） |
|---|---|---|
| 成像媒介 | 可见光光子 | 高能电子束 |
| 理论分辨率 | ~200 nm | < 1 nm (场发射) |
| 放大倍数 | 通常 10X – 1000X | 10X – 1,000,000X |
| 景深 | 小（高倍下尤甚） | 非常大，立体感强 |
| 样品要求 | 透光或反射光好，表面平整 | 固体样品，制备相对简单 |
| 信息类型 | 颜色、透光/反光形貌 | 高分辨形貌、成分、晶体取向等 |
二、SEM工作原理：逐点扫描成像
SEM的工作方式与电视成像类似，属于“探针扫描成像”，而非OM的“全场同时成像”。其核心流程如下：
- 电子枪发射：热发射或场发射电子源产生电子束。
- 电磁透镜聚焦：利用电磁场构成的“电磁透镜”将电子束会聚成极细的纳米探针。
- 偏转扫描：扫描线圈控制电子探针在样品表面做光栅状逐点、逐行扫描。
- 信号激发与收集：电子探针与样品作用，激发出二次电子、背散射电子等多种信号。
- 同步成像：探测器收集信号强度，并同步映射到显示屏对应像素的亮度上，最终构成整幅图像。

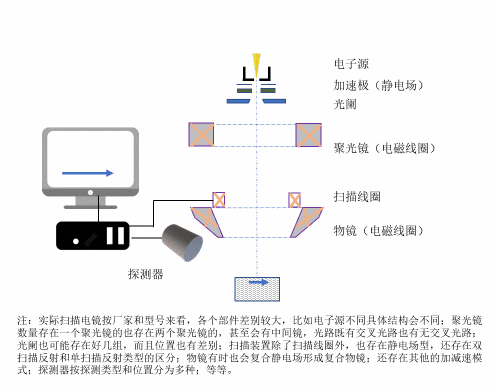

图1：扫描电镜工作原理示意图
三、SEM的六大核心优势
1. 超高分辨率与宽放大倍数范围
场发射SEM分辨率可达1纳米以下，能清晰观察到纳米颗粒、病毒、材料晶格等。其放大倍数可在几十倍到几十万倍间连续可调，便于从宏观定位直接切换到微观细节观察。
2. 超大景深，图像立体感强
由于电子束会聚角小，SEM图像的景深可比OM高出数百倍。对于粗糙表面、断口、粉末等样品，能获得整体清晰、富有立体感的图像。
3. 强大的微区分析能力
SEM不仅是成像工具，更是一个开放的微区分析平台。通过加装能谱仪（EDS）、电子背散射衍射仪（EBSD）等附件，可在观察形貌的同时，对微米甚至纳米区域进行元素成分分析、物相鉴定、晶体取向测量，实现“形-性”一体化分析。
4. 样品制备相对简单
与需要超薄切片的透射电镜（TEM）不同，SEM对大多数固体样品只需进行简单固定和导电处理即可观察，极大提高了分析效率。
5. 广泛的样品适应性
通过使用低真空或环境模式，SEM可以观察不导电样品、含水分样品，甚至进行一定的动态过程研究。
6. 综合分析成本效益高
在分辨率、功能、操作和维护成本之间取得了良好平衡，被誉为材料科学、生命科学、半导体、地质等领域不可或缺的“六边形战士”。
四、实际应用：从宏观异常到微观根源
在实际的失效分析工作中，OM与SEM常常协同使用。例如，在电子元件中发现外观麻点（OM观察），进一步利用SEM放大观察，可清晰分辨凸起、凹坑或有机污染物等不同形态。再结合FIB切割和EDS分析，便能最终确定缺陷的成因（如工艺污染、腐蚀等），为工艺改进提供直接依据。
五、选择深圳晟安检测
深圳晟安检测拥有多台不同配置的高性能扫描电镜，并配备了完整的EDS、EBSD等微区分析系统。我们的技术团队不仅精通设备操作，更深刻理解各类材料（金属、陶瓷、高分子、复合材料等）的特性与分析方法。无论是进行常规的形貌观察、尺寸测量，还是复杂的失效分析、成分分析、镀层/涂层表征，我们都能提供专业、高效、准确的第三方检测服务报告，为您的产品研发与质量管控提供可靠的技术洞察。
