进阶SEM成像：信号细分、探测器协同与分辨率掌控
在掌握了背散射电子（BSE）与二次电子（SE）的基本区别后，要充分发挥高端扫描电镜的潜力，还需深入理解信号的进一步细分、不同探测器的工作原理，以及如何通过参数调控来优化图像分辨率与信息深度。深圳晟安检测结合前沿技术与实战经验，为您解析SEM成像的进阶知识。
一、信号的精细划分：从能量与来源区分
1. 背散射电子的细分：低损耗背散射电子（LLBSE）
并非所有BSE都经历复杂的能量损失过程。其中一部分仅经历少数几次散射就以较大角度逃逸，保留了绝大部分初始能量，称为低损耗背散射电子（LLBSE）。
- 特点：能量极高（接近入射电子能量E0），产生于样品最表层，横向扩散小。
- 优势：同时具备高空间分辨率和强成分衬度，对荷电不敏感，是观察表面微区成分和获取高质量EBSD菊池花样的理想信号。
图1：普通BSE与LLBSE产生深度对比
2. 二次电子的细分：SE1, SE2, SE3
根据激发源的不同，二次电子可细分为三类：
| 信号类型 | 激发源 | 产生区域 | 特性与影响 |
|---|---|---|---|
| SE1 | 入射电子束 | 束斑正下方极表层 | 高分辨率形貌信号，反映最真实的表面细节。 |
| SE2 | 出射的背散射电子 | BSE出射路径附近的表层 | 信号范围较广，混合了形貌与成分信息，会降低极高倍下的图像锐度。 |
| SE3 | 撞击腔室部件的BSE | 电镜腔内 | 形成背景噪音，优质探测器（如镜筒内探测器）会将其屏蔽。 |

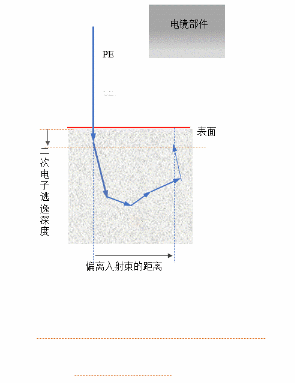

图2：三类二次电子产生机理示意
二、探测器与信号收集策略
不同的探测器因其位置和原理不同，主要收集的信号类型也不同，从而直接影响图像特征：
- 镜筒内探测器（In-lens）：位于电子光路中，优先收集SE1和少量LLBSE。图像分辨率极高，表面细节丰富，成分衬度弱。
- 样品仓内二次电子探测器（如ETD）：收集所有SE（SE1+SE2+SE3）及部分BSE。图像立体感强，但极高倍下分辨率受限，可能包含成分信息。
- 背散射电子探测器（BSD）：专门收集BSE信号，成分衬度或取向衬度极佳。
图3：金属镀层截面在不同探测器下的图像对比（左：BSD；中：In-lens；右：ETD）
三、成像分辨率与信息深度的控制：加速电压的关键作用
电子束的加速电压（kV）是控制成像“信息深度”和“横向分辨率”的核心参数。
- 高加速电压（如20 kV）：电子束穿透深，作用体积大，有利于激发深层信号和特征X射线。适合观察内部结构、进行成分分析，但表面细节可能被淹没，且可能造成样品损伤。
- 低加速电压（如1-5 kV）：电子束穿透浅，作用体积小，信号主要来自最表层。能极致展现表面形貌，减少荷电效应，是观察不导电样品、表面超薄涂层、纳米颗粒的理想选择。
四、深圳晟安检测的专业成像方案
深圳晟安检测深刻理解信号、探测器与参数的复杂 interplay。面对客户在配方分析、失效分析中提出的多样化需求，我们的工程师能够：
- 精准选择模式：根据样品特性（导电性、磁性、粗糙度）和分析目标（形貌、成分、结构），推荐并选用最匹配的探测器组合与成像模式。
- 优化参数设置：精细调节加速电压、束流、扫描速度等参数，在分辨率、信噪比、分析深度之间取得最佳平衡。
- 提供深度解读：不仅提供高质量图像，更结合成分分析、可靠性测试等多维数据，对图像中的异常特征（如裂纹、孔隙、异物、界面缺陷等）进行专业解读，定位根本原因。
我们致力于将先进的SEM分析能力，转化为支持您产品研发与质量提升的有效工具。
