扫描电镜的信号世界：揭开背散射电子与二次电子的奥秘
扫描电子显微镜（SEM）之所以能呈现丰富多彩的微观世界，核心在于它能够探测并区分电子束与样品相互作用产生的各种信号。其中，背散射电子（BSE）和二次电子（SE）是最重要的两种成像信号。理解它们的产生机理与特性，是精准解读SEM图像、获取可靠分析数据的关键。深圳晟安检测结合丰富的实践经验，为您深度解析这两种核心信号。
一、信号产生的物理基础：弹性与非弹性散射
当高能入射电子束轰击样品时，会与样品原子发生复杂的相互作用，主要分为两类：
| 散射类型 | 作用对象 | 能量变化 | 结果与影响 |
|---|---|---|---|
| 弹性散射 | 原子核 | 能量损失极小 | 入射电子方向改变，是背散射电子的主要来源。 |
| 非弹性散射 | 核外电子 | 能量损失显著 | 激发特征X射线、二次电子等，并导致入射电子能量衰减。 |
图1：弹性散射与非弹性散射过程示意
二、核心信号详解：特性与应用对比
1. 背散射电子（BSE）
- 产生机理：入射电子在样品中经历（多次）散射后，方向改变超过90度，最终逃逸出样品表面的那部分电子。
- 能量特性：能量较高，通常大于50 eV，分布范围宽，接近入射电子能量。
- 信息深度：来源于样品表层下较深处（微米级），作用区域较大。

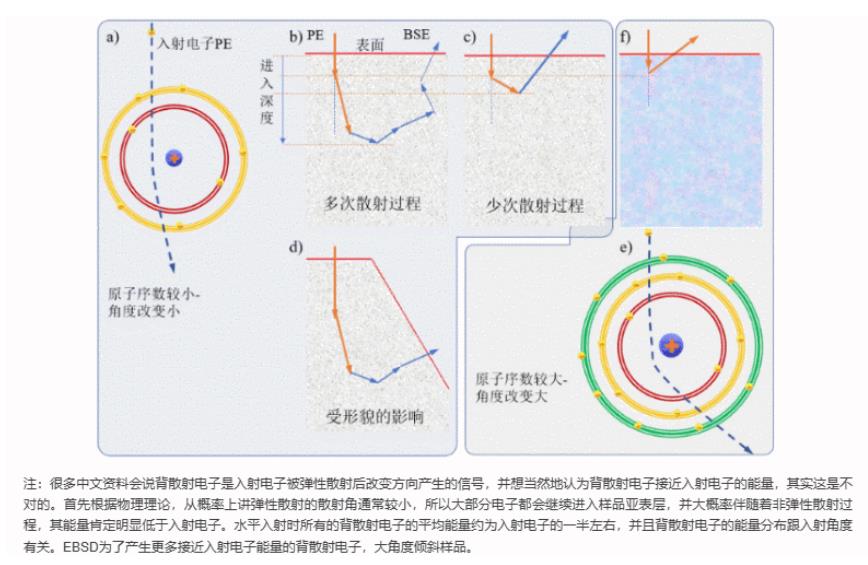

图2：背散射电子产生机理
成像特点与应用：BSE信号强度对原子序数（Z）非常敏感。原子序数越大，对电子的散射能力越强，产生的BSE信号越强，图像中对应区域越亮。因此，BSE图像主要用于：
· 成分衬度成像：区分样品中不同相或元素的分布。
· 晶体取向衬度：观察多晶材料的晶粒与晶界。
· 附带形貌信息：尤其对边缘、斜面敏感。
2. 二次电子（SE）
- 产生机理：入射电子或背散射电子将其能量传递给样品原子的外层电子，使其被激发而逸出样品表面。
- 能量特性：能量非常低（通常 < 50 eV）。
- 信息深度：仅来源于样品最表层（约10 nm以内）。
图3：二次电子产生机理
成像特点与应用：SE信号对样品表面的微观形貌极为敏感。由于能量低，只有在表面产生且正对探测器的SE才容易被收集。因此，在边缘、尖角等部位信号更强，图像更亮。SE图像主要用于：
· 高分辨率形貌观察：展现样品表面的精细结构。
· 对表面电场敏感：可用于观察荷电、电位分布等现象。
三、实践中的信号选择：案例解析
在实际检测中，根据分析目的灵活选择成像信号至关重要。

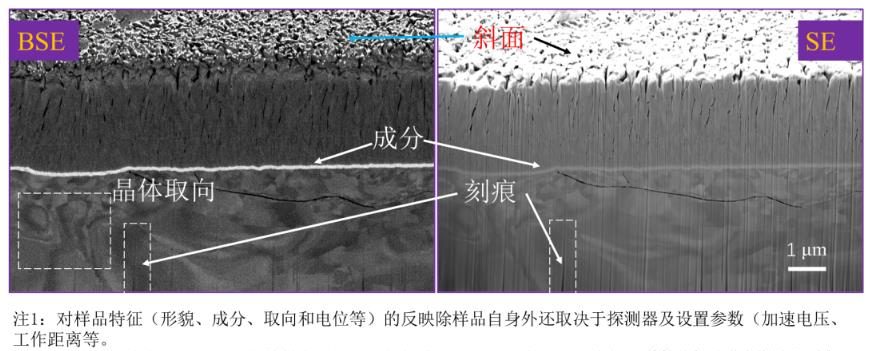

图4：燃料电池截面同一区域的BSE图像（左）与SE图像（右）对比
- BSE图像（左）：清晰显示了不同材料（重金属区域更亮）以及晶粒取向的差异，成分与结构信息突出。
- SE图像（右）：生动地展现了表面的刻痕、起伏等形貌细节，立体感强。
