扫描电子显微镜：现代材料科学的“基础眼睛”
从微观结构决定材料性能，到纳米技术改变世界，人类对微观世界的探索从未止步。扫描电子显微镜（Scanning Electron Microscope， SEM）作为连接宏观与纳米尺度最通用、最强大的工具之一，以其卓越的性能和丰富的功能，已成为材料科学、电子工程、地质学、生物学等众多领域不可或缺的“基础眼睛”。深圳晟安检测带您全面了解这位微观世界的多面手。
一、SEM的核心工作原理：逐点扫描，同步成像
SEM成像并非“一眼望去”，而是类似于电视机的成像原理：
- 电子探针形成：电子枪发射电子，经电磁透镜系统会聚成纳米级尺寸的细小电子束（探针）。
- 光栅扫描：扫描线圈控制电子探针在样品表面进行逐行、逐点的精确扫描。

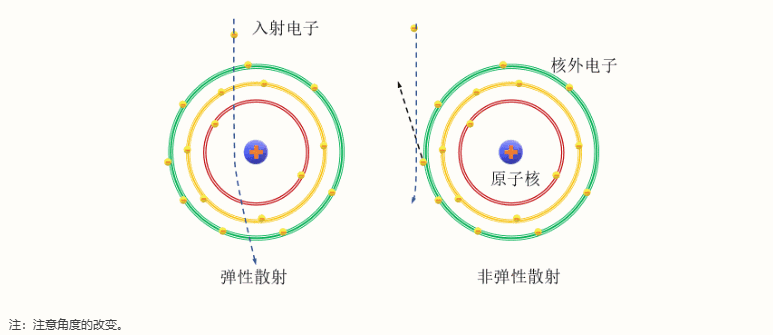

- 信号激发与收集：高能电子探针与样品相互作用，激发出二次电子（SE）、背散射电子（BSE）、特征X射线等多种信号。
- 图像合成：探测器实时收集信号强度，并同步映射到显示屏对应像素的亮度上。探针扫描完整个区域，一幅完整的微观图像便呈现出来。

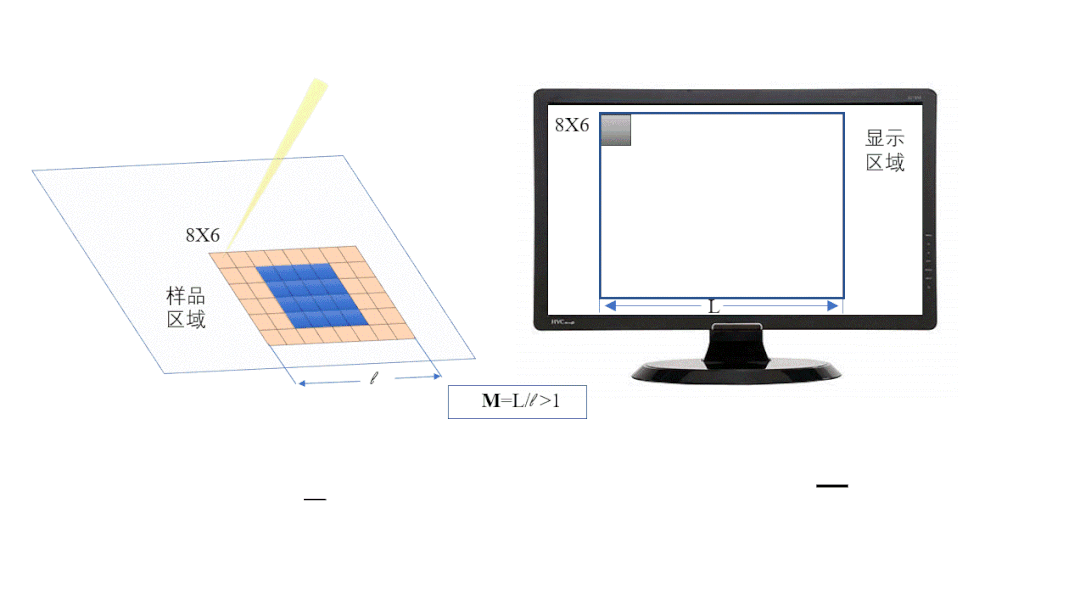

图1：SEM逐点扫描与同步显示的工作原理
二、SEM的六大核心优势
1. 超高分辨率与宽范围连续放大
场发射SEM分辨率可达1纳米以下，能清晰分辨病毒、纳米颗粒、材料晶界等。其放大倍数可从几十倍到几十万倍连续可调，便于从低倍整体观察快速切换到高倍细节分析。
2. 超大景深，图像立体感强
由于电子束会聚角小，SEM图像的景深比光学显微镜大数百倍，对粗糙表面、断口、粉末等样品能获得整体清晰、富有三维立体感的图像，是观察形貌的利器。
3. 样品制备相对简单
与需要超薄切片的透射电镜（TEM）不同，大多数固体材料只需进行简单固定和导电处理（对不导电样品）即可观察，制样快捷，分析效率高。
4. 强大的微区分析能力（核心扩展优势）
SEM不仅是一台显微镜，更是一个开放的微区分析平台。通过加装各种探测器，可实现多功能一体化分析：
| 附件技术 | 获取信息 | 应用价值 |
|---|---|---|
| 能谱仪（EDS） | 元素成分（点、线、面分布） | 成分分析，异物鉴定，相鉴定。 |
| 电子背散射衍射（EBSD） | 晶体取向、物相、晶粒尺寸 | 织构分析、相变研究、变形机制分析。 |
| 阴极荧光（CL） | 发光特性、缺陷态 | 半导体、矿物、荧光材料研究。 |
| 电子束感生电流（EBIC） | 半导体材料电活性缺陷 | 分析太阳能电池、集成电路中的缺陷。 |
5. 图像直观，易于解读
SEM图像（特别是二次电子像）类似宏观物体在倾斜光照射下的效果，符合人类的视觉习惯，使得微观形貌非常直观。
6. 操作高效，适应性强
现代SEM自动化程度高，操作简便，样品仓容量大，一次可放入多个样品，表征通量高。同时，通过低真空、环境模式等，可以观察不导电、含水、含油样品，应用范围极广。
三、SEM家族的主要成员
- 按电子源分：热发射电镜（钨灯丝）、场发射电镜（冷场、热场）。场发射电镜亮度更高、束斑更细、分辨率更优。
- 按真空环境分：高真空SEM、低真空/环境SEM（可观察不导电和湿样品）。
- 特殊类型：双束电镜（FIB-SEM，集成离子束用于加工）、台式SEM（紧凑易用）、CD-SEM（用于半导体线宽测量）。
四、SEM的典型应用领域（深圳晟安检测服务范畴）
我们的SEM实验室致力于将先进的设备能力转化为解决实际问题的生产力：
- 材料科学与工程：金属/陶瓷/高分子材料的断口分析、显微组织观察、第二相分析、涂层/镀层厚度与形貌表征。
- 电子元器件与失效分析：PCB/PCBA焊点形貌、界面分析、芯片表面缺陷、污染异物分析、ESD/EOS损伤定位。
- 地质与矿物学：矿物形貌、成分、结构分析。
- 生物与医学：细胞、组织、细菌形貌观察（通常需特殊制样）。
- 化工与催化：催化剂颗粒形貌、尺寸、分布观察。
五、选择我们的专业服务
深圳晟安检测拥有多台不同配置的高性能场发射扫描电镜，并配备了完善的EDS、EBSD等微区分析系统。我们的技术团队不仅精通设备操作与图像获取，更深谙各类材料的特性与分析方法学。无论是常规的形貌观察、尺寸测量，还是复杂的失效分析、成分分析、结构表征，我们都能为您提供专业、精准、高效的第三方检测报告与深度技术解读，成为您研发与质量管控中值得信赖的伙伴。
