显微结构分析

服务内容

核心分析项目详解

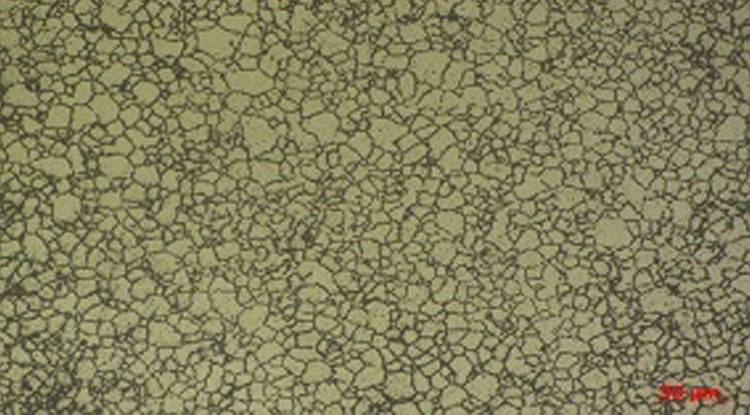

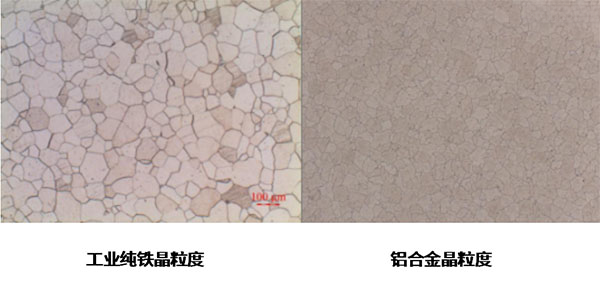

1. 金属平均晶粒度评定

• 意义： 晶粒度是影响金属材料强度、韧性、塑性和热处理工艺的关键因素。细晶强化是提高材料综合力学性能的重要手段。
• 方法： 参照GB/T 6394或ASTM E112，采用比较法、截点法或面积法，在放大约100倍的金相照片上评定晶粒度级别（G）。级别越高，晶粒越细。
• 应用： 评估轧制、锻造、热处理工艺是否合理；研究合金元素、变形量对再结晶行为的影响。

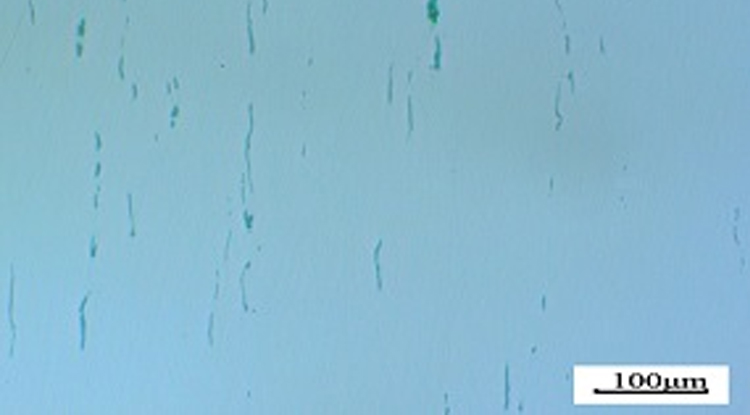

2. 钢中非金属夹杂物评定

• 意义： 夹杂物是钢中不可避免的缺陷，其类型、数量、大小、形态和分布对钢材的疲劳性能、韧性、耐蚀性及加工性能有显著负面影响。
• 方法： 参照GB/T 10561或ASTM E45，使用标准评级图，对试样抛光面在显微镜下进行观察，对A（硫化物）、B（氧化铝）、C（硅酸盐）、D（球状氧化物）等各类夹杂物进行定性评级。
• 应用： 炼钢工艺优化（如脱氧、精炼）的效果评价；高端轴承钢、齿轮钢、弹簧钢等关键材料的质量控制。

3. 显微金相组织分析与热处理质量评价

• 常见组织观察： 识别钢中的珠光体、铁素体、贝氏体、马氏体、回火索氏体等；铝合金中的α相、θ相（Al2Cu）等；铸铁中的石墨形态（片状、球状、蠕虫状）。
• 热处理缺陷诊断： 检查是否出现过热（晶粒粗大）、过烧（晶界氧化）、淬火开裂、脱碳、渗碳不均匀等。

4. 表面硬化层/渗层深度测量

• 测量对象： 渗碳层、渗氮层、碳氮共渗层、高频/火焰淬火硬化层、脱碳层等。
• 方法： 制备垂直于表面的金相试样，经特定腐蚀后，在显微镜下从表面向心部测量至组织与基体无明显区别处，或硬度降至某一规定值的距离。
• 标准： GB/T 9450 (渗碳层测定)、GB/T 11354 (渗氮层测定) 等。

5. X射线衍射（XRD）物相分析

• 能力： 确定材料由哪些晶体相组成（如α-Al2O3还是γ-Al2O3），测定各相含量（半定量），计算晶粒尺寸、微观应变，分析织构（择优取向）。
• 应用： 鉴别未知粉末或块体材料的物相；研究相变过程；分析涂层/薄膜的相结构；检测焊接热影响区的相组成变化。

应用领域与价值

主要服务行业： 金属材料生产（钢铁、有色）、机械制造、汽车零部件、航空航天、模具、热处理加工、科研院校等。

为客户创造的价值：

1. 工艺优化与开发： 建立“成分-工艺-组织-性能”之间的定量关系，指导热处理、轧制、铸造等工艺参数的优化与新工艺开发。
2. incoming quality control (IQC)： 对原材料进行显微组织检验，确保其符合技术协议要求，从源头控制产品质量。
3. 失效分析与故障诊断： 通过分析失效部位的微观组织异常（如异常粗大晶粒、过热组织、脱碳、夹杂物聚集等），定位失效的根本原因。
4. 产品质量仲裁： 提供权威的第三方显微组织检验报告，为解决质量纠纷提供客观的科学证据。
5. 标准符合性验证： 帮助客户验证其产品是否满足国家标准、行业标准或客户特定标准中对显微组织的要求。

我们的优势

深圳晟安检测金相实验室以“精准制样、精准判读”为核心竞争力：

1. 精湛的制样技艺： 金相分析“七分在制样”。我们的制样工程师经验丰富，精通各类材料（从软铝到硬质合金）的切割、镶嵌、研磨、抛光及腐蚀技术，能获得无划痕、无拖尾、组织真实清晰的完美试样。

2. 先进的观察与图像分析系统： 配备带景深叠加和图像拼接功能的高端金相显微镜，以及专业的图像分析软件，可进行自动晶粒度测量、夹杂物统计等定量分析，结果客观、重复性好。

3. 资深的金相师团队： 我们的分析工程师是“读组织”的专家，熟悉各类材料的标准组织形态和异常特征，能够快速、准确地识别组织，并根据组织推断材料的加工历史和性能趋势。

4. 关联分析能力： 当金相观察发现异常时，我们可以立即使用同一试样或相邻区域进行显微硬度测试、扫描电镜/能谱（SEM/EDS）微区成分分析，实现“组织-硬度-成分”的联动分析，提供更深入的见解。

5. 标准化与可追溯性： 所有分析严格依据标准进行，实验记录完整，试样和图片存档规范，确保分析过程和结果的可追溯性。
