破解显示暗斑：导光板边缘发黄失效的深度分析与材料级解决方案
在液晶显示模组中，导光板的均匀性和高透光性是决定背光品质的核心。导光板边缘局部发黄，不仅影响视觉效果，更是材料或工艺存在潜在缺陷的信号。深圳晟安检测通过一起手机导光板发黄案例，深入剖析了由“冠醚”渗入导致的失效机理，为显示行业的质量管控提供了关键洞察。
一、导光板发黄：一个不容忽视的质量警报

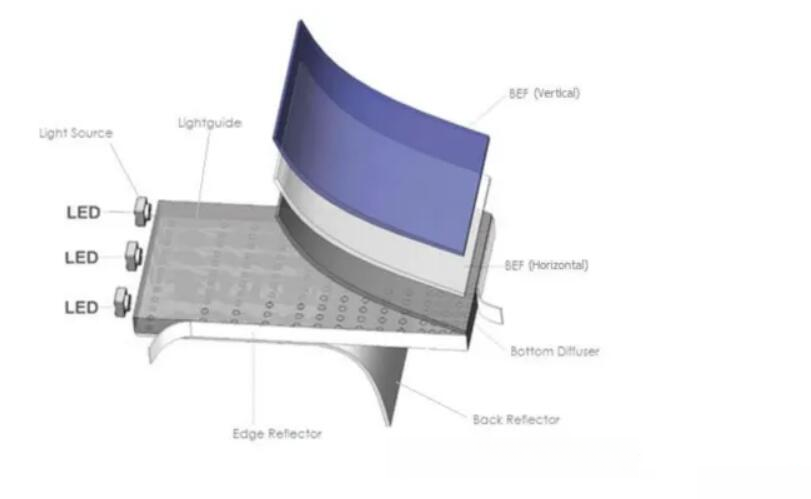

导光板利用全反射原理将LED线光源转化为均匀的面光源。其材质通常为高透明度的光学级塑料（如PMMA、PC）。任何导致局部透光率下降或产生色偏的缺陷，都会直接在屏幕上形成亮暗不均或色斑。
二、案例现象与初步排查
某手机屏幕在通电后，背光局部边缘出现明显发黄。经排查，确认问题源于导光板本体。深圳晟安检测对发黄（NG）与正常（OK）批次导光板进行了系统比对分析。
三、步步深入的失效分析流程
1. 光学性能确认
首先测试透光率，数据显示NG导光板的透光率显著低于OK品，从数据上量化了性能劣化程度。
2. 表观形貌观察
显微观察发现，NG品发黄区域的边缘更为粗糙，且表面附着了一层OK品所没有的异物层。而未发黄区域，两者粗糙度相近。
3. 关键步骤：异物成分鉴定
使用傅里叶变换红外光谱（FTIR）对表面异物进行分析，结果显示其主要成分为硬脂酸钙。然而，在OK品的非发黄边缘也检测到硬脂酸钙，说明它可能是一种常见的加工助剂（如润滑剂、稳定剂），并非导致发黄的直接原因。
4. 决定性发现：冠醚的检出
为了探究更深层的原因，工程师采用热脱附-气相色谱质谱联用（Py-GCMS）对导光板基体进行微区成分分析。在NG发黄部位的谱图中，发现一个异常且强度很高的特征峰。
Py-GCMS谱图显示NG样品在特定保留时间出现冠醚特征峰
经数据库比对，该物质被鉴定为冠醚。冠醚是一类大环聚醚化合物，具有独特的空穴结构，能与金属离子形成稳定络合物，常被用作相转移催化剂。
四、失效机理推理与还原
- 污染源：冠醚很可能是在导光板原料（塑料粒子）生产、加工或后续组装环节中，作为催化剂残留或其他化学品的杂质被引入的。
- 迁移与渗出：冠醚属于小分子有机物，在塑料基材中具有一定的迁移能力。在背光模组长期工作产生的微热环境下，冠醚逐渐向表面及边缘迁移、渗出。
- 导致发黄：渗出的冠醚在导光板表面形成一层极薄的有机膜。这层膜改变了光线在界面处的折射与反射特性，同时其本身可能对特定波长的光有微弱吸收，共同导致了视觉上的“发黄”和透光率下降。
- 与硬脂酸钙的关系：硬脂酸钙可能是导光板中固有的助剂。冠醚的渗出过程可能“携带”或促进了硬脂酸钙向表面的迁移，使其在发黄区域更易被检测到。
五、系统性预防与改进策略
| 管控环节 | 具体措施 | 目的 |
|---|---|---|
| 原材料管控 | 1. 与材料供应商明确规范，禁止在光学级粒子合成或改性中使用冠醚类催化剂或助剂。 2. 对来料粒子增加痕量有机物分析（如Py-GCMS筛查），建立关键物质“黑名单”。 | 从源头杜绝污染物的引入。 |
| 生产过程控制 | 1. 确保注塑机、模具、环境清洁，防止交叉污染。 2. 优化注塑工艺参数，减少内应力，降低小分子迁移的驱动力。 | 防止加工过程中的二次污染，稳定产品结构。 |
| 供应商质量管理 | 将“耐候性/热老化后外观与透光率测试”纳入导光板部件的验收标准。 | 通过加速试验提前发现潜在的材料渗出风险。 |
六、深圳晟安检测的专业价值
导光板发黄类问题，表象单一但根源隐蔽，涉及高分子材料的配方分析、成分分析及微量杂质鉴定。深圳晟安检测为此类问题提供专业支持：
- 高端分析设备：我们配备Py-GCMS、FTIR、紫外可见分光光度计等专业仪器，具备对高分子材料中痕量有机杂质进行定性与半定量分析的能力，精准锁定如“冠醚”这类隐蔽的失效元凶。
- 跨学科分析能力：此类问题横跨化学材料检测与光学性能评价。我们不仅分析“是什么”，更结合失效现象解释“为什么”，建立污染物与性能劣化之间的因果关系。
- 供应链问题溯源：我们的分析报告能清晰地将问题指向原材料或特定工艺环节，帮助客户与上游供应商进行有效技术沟通与质量追责，推动根本性改进。
产品质量的竞争，往往是材料科学与供应链管理的竞争。当您的光学部件出现 unexplained 的性能衰退时，深圳晟安检测的深度失效分析服务，是您拨开迷雾、实现精准质量提升的利器。
