当塑料遇到“入侵者”：增塑剂迁移导致的开裂失效深度解析
高分子材料制品在装配或使用中发生开裂，往往与材料内部或界面的化学环境变化有关。其中，“增塑剂迁移”是一个常见但易被忽视的失效诱因。本文通过深圳晟安检测对一款HIPS椅子底壳安装孔开裂的案例，系统阐述小分子物质迁移如何改变塑料的凝聚态结构，最终引发脆性断裂，并为类似装配体材料匹配性设计提供重要警示。
一、案例背景：一个与PVC堵头相关的开裂
某HIPS（高抗冲聚苯乙烯）材质的小腿底壳，在用于插入PVC弹性堵头的安装孔位置出现开裂。开裂导致结构失效，且无法获取未开裂的良品进行直接对比。
二、抽丝剥茧：从形貌到成分的失效分析
1. 断口形貌分析：寻找起裂源
扫描电镜（SEM）观察显示，断裂面平整，无塑性变形痕迹，属于典型的脆性断裂。起裂源位于安装孔内侧上边缘，即与PVC堵头直接接触并受挤压的区域。
高倍率下观察起裂源区及附近接触面，发现一个关键现象：材料表面树脂形貌“圆润光滑”，本应清晰可见的无机填料颗粒感减弱，呈现出明显的溶胀痕迹。而远离接触面的区域，填料颗粒清晰，无溶胀迹象。
初步推断：与PVC堵头接触的孔壁表面，被某种物质侵蚀，发生了溶胀，材料性能被削弱。
2. 排除材料降解可能
为了判断HIPS材料本身是否因老化（如热、紫外）而降解变脆，工程师进行了热重分析（TGA）和凝胶渗透色谱（GPC）测试：
- TGA：开裂位置与正常位置的热分解曲线一致，热稳定性无差异。
- GPC：开裂位置的分子量甚至略高于正常位置，排除了材料发生降解导致分子量下降的可能性。
这意味着，开裂并非由于HIPS母体材料“变差”了。
3. 关键证据：迁移物质的捕获
使用气相色谱-质谱联用仪（GC-MS）对开裂位置、正常位置、原料粒子以及PVC堵头分别进行萃取液分析。谱图结果给出了决定性的证据：
- 在开裂位置的萃取液中，检测到一种邻苯二甲酸酯类增塑剂的特征峰。
- 该增塑剂在HIPS原料粒子和正常位置样品中均未检出。
- 而在PVC堵头的萃取液中，清晰检出了同一种增塑剂。

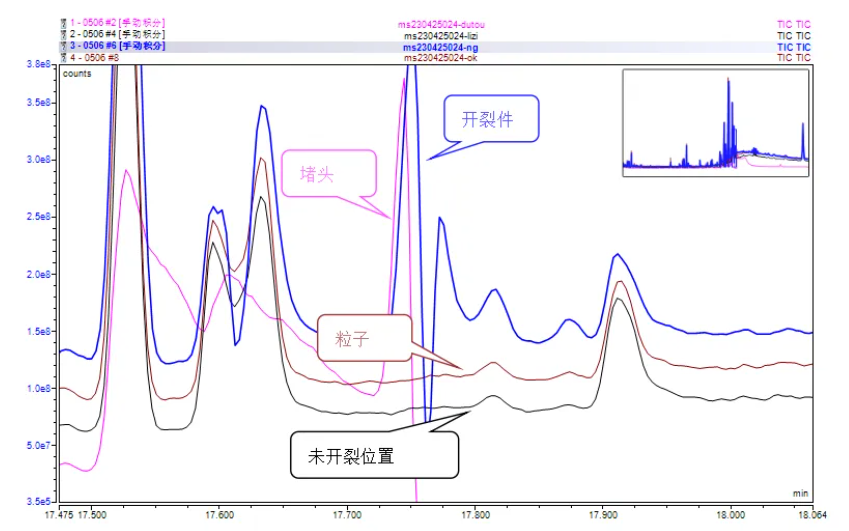

GC-MS谱图显示开裂位置与PVC堵头含有相同的增塑剂峰
这直接证明了：PVC堵头中的增塑剂迁移到了HIPS安装孔的内壁中。
三、失效机理完整还原
- 迁移：PVC中的小分子增塑剂，在长期的紧密接触压力下，逐渐向相邻的HIPS材料中扩散、迁移。
- 溶胀与塑化：增塑剂分子进入HIPS高分子链之间，起到类似“润滑”的作用，削弱了高分子链间的相互作用力，使材料局部变软，发生溶胀，宏观上表现为表面形貌改变。
- 性能劣化：溶胀区域的模量、强度等力学性能下降。同时，增塑剂可能作为一种“杂质”，在应力作用下促进银纹（微裂纹）的引发。
- 应力脆断：安装孔本身因装配存在装配应力。在持续挤压和可能的服役载荷下，性能已被削弱的溶胀区域（应力集中处）无法承受应力，裂纹萌生并迅速扩展，发生脆性断裂。
四、预防与设计改进策略
此类失效本质上是材料相容性问题。预防的关键在于设计阶段的材料匹配性评估。
- 材料配伍性数据库：建立公司内部常用材料（特别是需要接触装配的塑料、橡胶、胶粘剂）的化学相容性数据库。对于PVC（含增塑剂）、TPU、某些橡胶等易迁出小分子的材料，需特别关注其与接触材料的兼容性。
- 接触件选型规范：在设计与选型时，优先选择低迁移性或与基材相容性好的接触材料。例如，考虑使用不含邻苯类增塑剂的弹性体，或改用与HIPS相容性更好的材料（如某些TPE）。
- 加速迁移试验：对于新的材料配对，在设计验证阶段进行加速老化试验（如提高温度、施加压力），然后检查接触面是否有溶胀、发粘、开裂等现象，并测试其力学性能保留率。
- 结构优化：在无法改变材料的情况下，可优化结构设计，如降低过盈量以减少装配应力，或在接触面增加隔离涂层（需验证涂层附着力）。
五、深圳晟安检测的专业价值
涉及材料界面相互作用的失效，原因隐蔽，分析需要深厚的化学材料检测与高分子物理知识。深圳晟安检测在此类案件中展现出独特优势：
- 精准的迁移物鉴定：我们利用GC-MS等精密仪器，能够从复杂的背景中识别出ppm甚至ppb级别的迁移小分子，并能准确定性其种类（如本案中的邻苯二甲酸酯），这是追溯污染源的关键。
- 跨界面分析能力：我们不孤立地分析开裂件本身，而是将相互接触的所有部件（本案中的HIPS和PVC）纳入分析体系，通过对比，清晰呈现物质迁移的路径与方向。
- 机理阐释与预防指导：我们不仅找到“增塑剂迁移”这一现象，更能从高分子材料科学的角度，解释其如何导致“溶胀”并最终引发“脆断”，为客户提供从材料选型到验证试验的科学指导，避免类似问题在后续产品中重演。
产品的可靠性，藏在每一个材料与界面的细节之中。当您的塑料部件出现不明原因的开裂或性能衰退时，深圳晟安检测的失效分析与成分分析服务，助您洞察微观世界的相互作用，从根源上提升产品品质。
