锻造流线：锻件的“生命纹理”
锻造流线，又称金属纤维组织，是金属在锻造塑性变形过程中，其内部的枝晶偏析、夹杂物和第二相沿主变形方向被拉长、碾碎并重新分布所形成的宏观或微观纤维状组织特征。它忠实地记录了金属流动的路径与历史。一条完整、连续且与零件受力方向协调一致的锻造流线，能够显著提升材料的疲劳强度、冲击韧性、抗应力腐蚀能力及整体力学性能的各向同性。反之，紊乱、中断或与主应力垂直的流线，则会成为应力集中源和裂纹扩展的捷径，严重威胁关键零部件（如航空发动机叶片、汽车转向节、风电主轴）的安全。
锻造流线检测的核心项目与意义
| 检测项目 | 检测方法与目的 | 对零件性能的影响 |
|---|---|---|
| 连续性检测 | 通过宏观或微观观察，评估流线是否连续无中断。中断可能由折叠、开裂或严重的夹杂导致。 | 流线不连续处是应力集中点，显著降低疲劳寿命，易引发早期失效。 |
| 方向性分析 | 分析主流线方向是否与零件设计的主应力方向一致。通常要求流线沿零件轮廓分布，避免横向切断。 | 协调的流线方向能最大化材料的纵向性能，提高承载效率。横向流线会大幅降低横向力学性能。 |
| 流线密度与均匀性 | 在显微镜下量化单位面积内的流线数量及分布均匀性。 | 反映锻造变形程度的均匀性，影响材料性能的均一性和稳定性。 |
| 与微观组织关联分析 | 结合金相检验，观察流线区域的晶粒度、第二相分布等，综合评估锻造质量。 | 流线良好但晶粒粗大或有过烧，同样会导致性能不合格，需综合判定。 |
检测方法与标准
样品制备与显示：通常沿零件的纵向截面（平行于锻造主变形方向）取样。经精磨、抛光后，采用特定的热酸浸蚀法（如50%盐酸水溶液加热侵蚀）或电解腐蚀法来清晰地显示宏观流线。
主要检测标准：
- GB/T 44948-2024 《钢质模锻件 金属流线取样要求及评定》：我国最新的专门标准，详细规定了取样位置、侵蚀方法和流线形态的评定准则。
- ASTM E381-22 《钢棒、钢坯、初轧坯和锻件宏观浸蚀试验方法》：国际通用的宏观检验标准，也包含对流线的评估要求。
图1：齿轮（沿齿廓分布）
图2：传动轴（纵向连续）

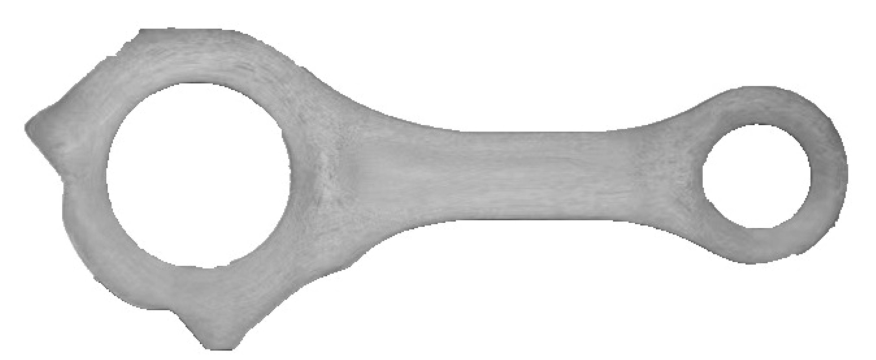

图3：发动机连杆（沿外形走向）

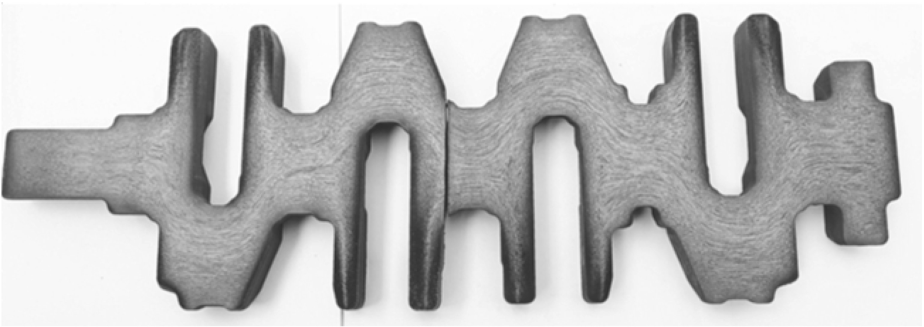

图4：发动机曲轴（复杂外形）

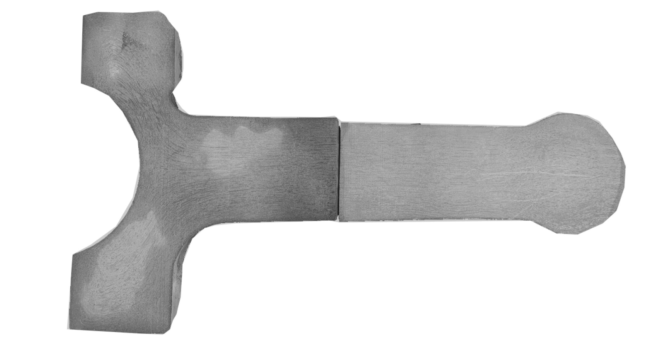

图5：汽车转向节臂

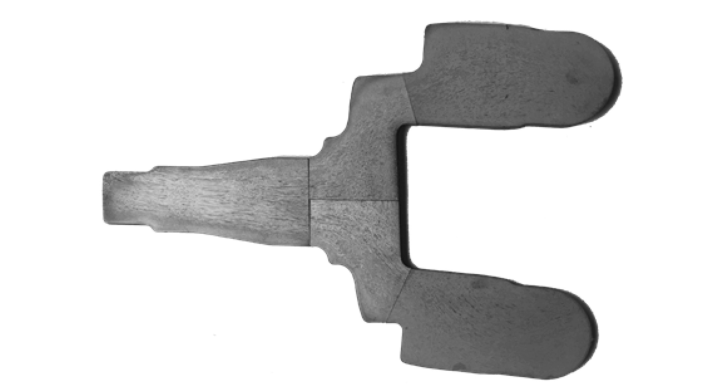

图6：汽车转向节
锻造流线检测在质量控制中的应用
- 模具设计与工艺验证：通过检测首件或试制件的流线，可以验证锻造模具设计（如飞边槽、预锻型腔）和工艺参数（如锻造温度、变形量）是否合理，优化金属填充和流动模式。
- 批次质量监控：在批量生产中，定期抽检锻件的流线，监控锻造过程稳定性，预防因模具磨损、加热不均等引起的流线恶化。
- 失效分析重要依据：当锻件发生疲劳断裂或应力腐蚀开裂时，断裂路径与流线方向的关系是判断失效是否与锻造工艺相关的关键证据。
- 高端产品准入要求：在航空航天、军工、能源装备等领域，锻造流线报告是产品资格认证和装机评审的强制性文件之一。
深圳晟安检测的锻造流线检测服务优势
深圳晟安检测的“金相检验”实验室，具备专业的宏观与微观分析能力：
- 专业的制样与侵蚀技术：我们拥有经验丰富的金相制样师，熟练掌握各类材料的宏观侵蚀试剂配方与显示技巧，能清晰、真实地显现流线形态。
- 标准化的评定流程：严格按照GB/T 44948、ASTM E381等标准进行取样、检验和评级，确保评定结果的客观性与权威性。
- 图像分析与定量支持：结合先进的图像分析软件，在需要时可对流线方向角、密度等进行半定量分析，提供更精确的数据支持。
- 综合分析与工艺建议：我们不仅能提供流线是否合格的结论，更能结合“非金属夹杂物分析”、“晶粒度评定”等微观检验结果，以及“化学成分分析”数据，对锻造工艺提出综合性的改进建议，帮助您从根源上提升锻件质量。
优秀的锻造流线，是高端锻件的隐形勋章。深圳晟安检测，助您锻造出内在卓越的产品。
