什么是紧固件破坏扭矩测试？
破坏扭矩测试是评估螺栓、螺钉等螺纹紧固件机械性能与可靠性的关键试验之一。它主要测定使紧固件发生扭转型断裂所需的最大扭矩值。该测试尤其适用于那些因尺寸过小或长度过短而无法进行常规拉伸试验的紧固件，是验证其材料强度、热处理工艺及螺纹制造质量的有效手段。
一、测试原理与核心适用范围
测试原理：将试样紧固在专用试验装置中，对其施加连续且平稳增长的扭矩，直至试件发生扭断，记录此过程中的最大扭矩值，即为破坏扭矩。
核心适用范围：
- 公称直径1mm ~ 10mm的螺栓和螺钉。
- 性能等级为8.8级至12.9级（依据GB/T 3098.1）。
- 螺纹规格小于M3，或长度太短无法进行拉力试验的紧固件。
- 注意：本标准不适用于内六角紧定螺钉。
二、测试仪器与关键装置
进行破坏扭矩测试需要高精度的扭矩施加与测量设备，以确保数据的准确性和重复性。
| 设备名称 | 主要功能与特点 | 示意图 |
|---|---|---|
| 微机控制扭矩试验机 | 采用伺服电机驱动，可精确控制扭矩加载速率，自动记录并分析扭矩-角度曲线，数据输出全面。 |  |
| 破坏扭矩测试扳手 | 一种手持式机械扭矩工具，适用于现场快速测试或批量筛选，通常带有指针式或数显扭矩表。 |  |
| 破断扭矩测试装置 | 专用夹具装置，用于牢固夹持试件，确保扭矩有效传递至螺纹部分，防止打滑或偏心受力。 |  |
三、试验方法的具体要求与步骤
为确保测试结果的有效性与可比性，必须严格遵守标准规定的试验方法。
- 设备精度要求：所使用的扭矩测量仪器（扭力计）量程不应超过试件预期最小破坏扭矩的5倍，其示值误差应控制在±7%以内。
- 试件安装：
- 将试件插入试验夹具，确保至少有两扣完整螺纹被夹持。
- 夹具夹持面与试件头部之间，应至少保留一个螺纹直径的间距，以避免夹持应力干扰测试区。
- 扭矩施加：以连续、平稳的方式施加扭矩，直至试件发生断裂。在达到标准规定的最小破坏扭矩值之前，试件不应断裂。
- 结果判定：记录最大扭矩值（破坏扭矩），并与产品标准或技术要求进行对比。
四、延伸测试：扭矩系数试验的重要性
对于高强度螺栓连接副，扭矩系数是一个至关重要的参数。它建立了装配时施加的扭矩与螺栓中产生的轴向预紧力之间的关系（公式：T = K * F * d，其中T为扭矩，K为扭矩系数，F为预紧力，d为螺栓直径）。控制扭矩系数的稳定性，是确保连接可靠性与一致性的关键。

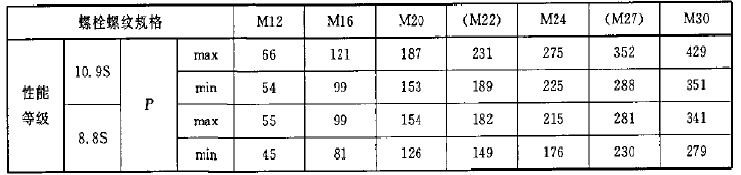

试验要点：通过专用的扭矩-轴向力测试系统，在施加扭矩的同时精确测量螺栓产生的预紧力，从而计算扭矩系数K值。试验中，预紧力需控制在标准规定的范围内，例如对于10.9级M16螺栓，预紧力应处于特定区间。

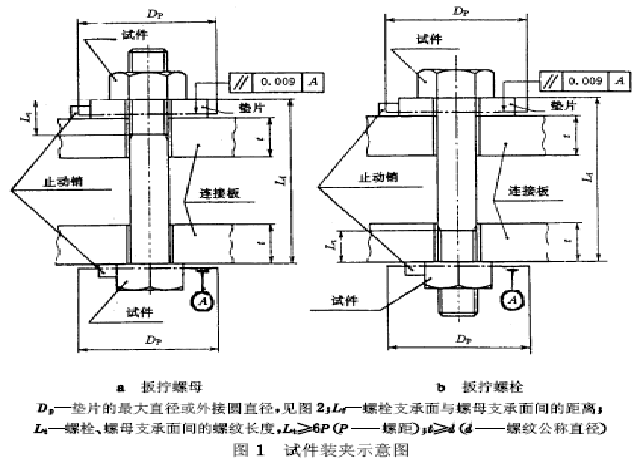

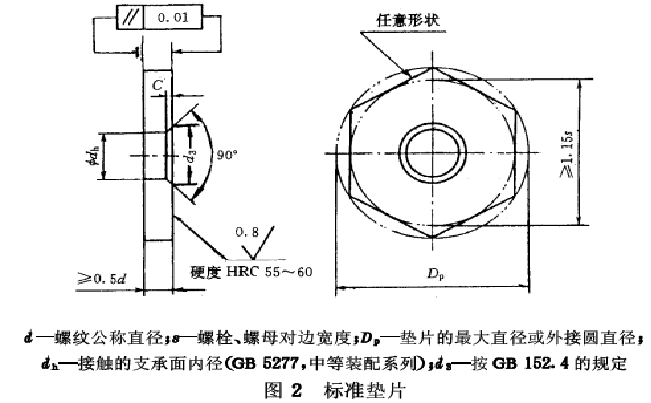

试验装置示意：
五、选择专业的测试合作伙伴
破坏扭矩与扭矩系数测试的准确性，高度依赖于设备的精度、夹具的专业性及操作人员的经验。深圳晟安检测实验室配备先进的微机控制扭矩试验系统及全套标准夹具，技术团队深刻理解GB/T 3098.1等相关标准。我们不仅提供准确的测试数据报告，更能结合成分分析与失效分析服务，当紧固件发生早期断裂时，帮助客户深入分析材料、热处理或工艺上的根本原因。
我们的服务紧密围绕配方分析、失效分析、化学材料检测、第三方检测机构、成分分析、可靠性测试等核心业务，致力于为制造业客户提供从质量验证到问题诊断的一站式技术支持。
