DPA：为电子元器件可靠性加上一道“保险锁”
在航空航天、医疗设备、汽车电子、高端通信等对可靠性要求极高的领域，一个元器件的早期失效可能导致灾难性后果。如何在使用前，提前发现元器件潜在的工艺与材料缺陷？破坏性物理分析（Destructive Physical Analysis， DPA）正是为此而生的“事前体检”技术。深圳晟安检测依据GJB 4027等国内外权威标准，提供专业的DPA服务，为您的关键元器件批次质量提供科学判据。
一、什么是DPA？
DPA是指为了验证元器件的设计、结构、材料和制造质量是否满足预定用途或规范要求，按生产批次进行抽样，对样品进行一系列非破坏性及破坏性检验和分析的全过程。
核心目的：预防失效。通过分析提前识别出有明显或潜在缺陷的元器件，防止其装机使用，同时评价供货方质量水平，为改进措施提供依据。
二、实施DPA的关键时机与价值
DPA并非适用于所有元器件，其主要应用于：
- 高可靠性要求领域的关键/重要元器件。
- 大规模使用的元器件，批次风险影响面广。
- 新品导入或供应商变更时的质量验证。
关键实施节点包括：器件选型对比、合同签订（要求DPA合格）、来料上机前抽检、可靠性试验后确认，以及器件真伪鉴定。
三、DPA对不同类型元器件的检验要点
1. 塑封器件
塑封器件非气密、易吸潮，可靠性问题突出。DPA检查重点包括：

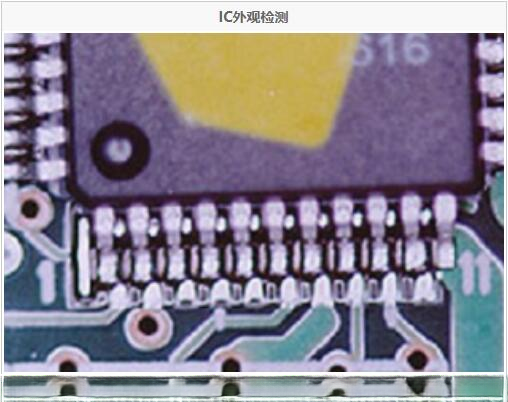

- 外部：外观、标识、引脚共面性、耐溶剂性。

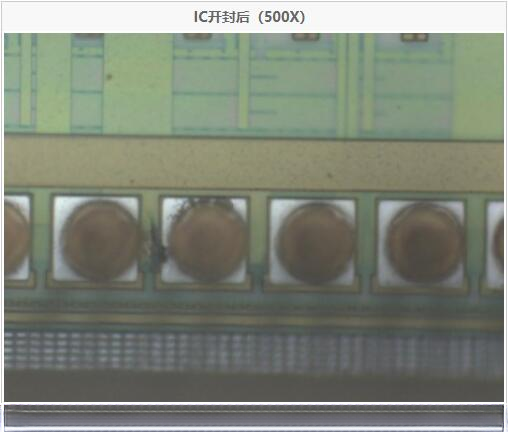

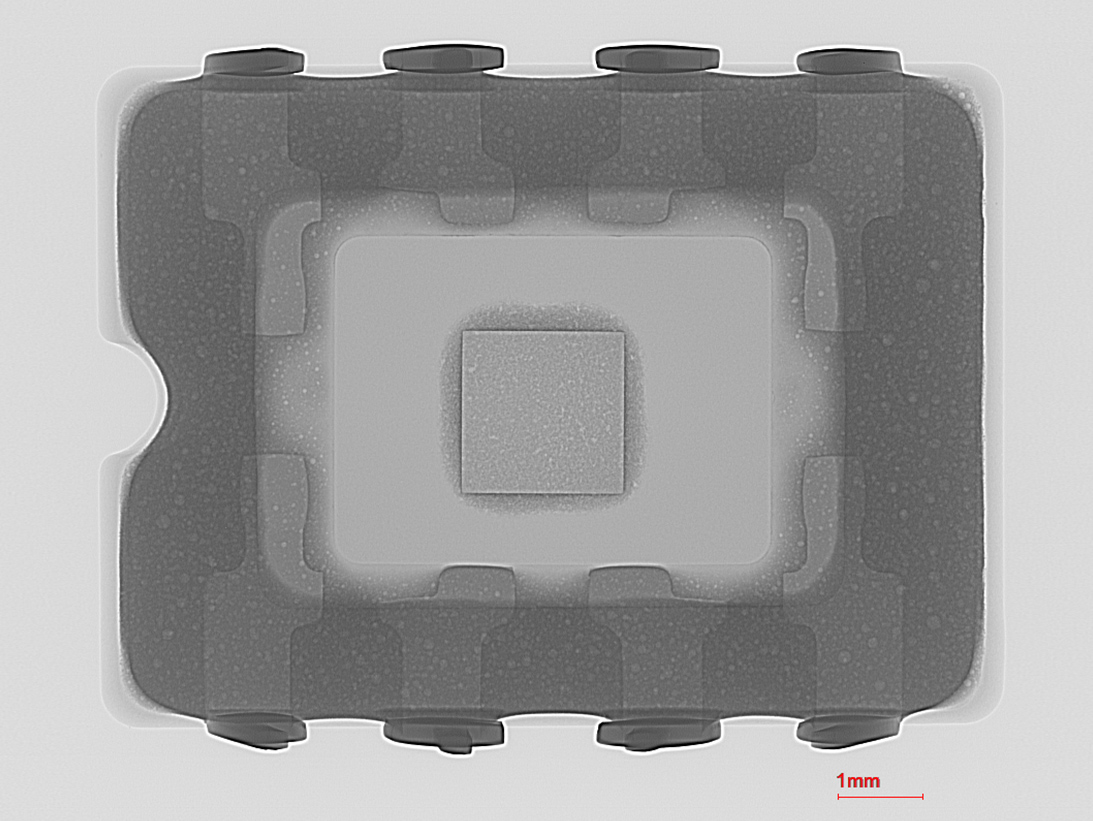

- 内部：X射线检查结构、内部目检（芯片、键合、钝化层）、扫描声学显微镜（C-SAM）检查分层/空洞。
- 缺陷预防：提前发现可能导致焊接不良、电化学迁移、热应力失效的隐患。

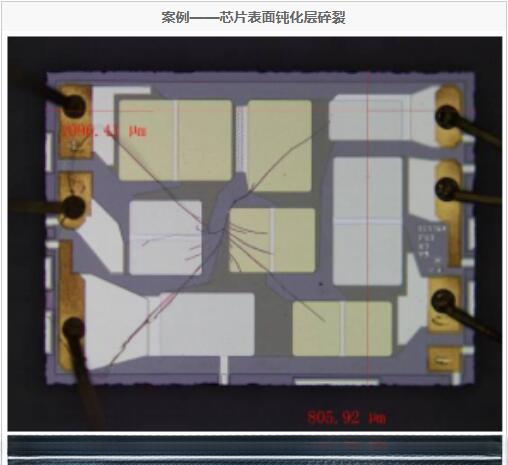

图1：DPA内部目检发现的芯片钝化层碎裂缺陷
2. 密封器件（金属/陶瓷封装）
检查重点在于密封完整性与内部洁净度：
- 密封性：细检漏、粗检漏试验。
- 内部气氛：残余气体分析（RGA），检测水汽、有害气体含量。
- 内部可视检查：芯片粘接、键合质量、多余物（可动微粒）。
- 缺陷预防：防止因漏气、内部腐蚀、微粒短路导致的失效。
3. 电容器（如MLCC）
检查重点在于介质层与电极的完整性：
- 结构检查：通过切片观察介质层厚度、均匀性、内部电极对齐度、端电极结合情况。
- 缺陷预防：发现介质空洞、分层、电极缺陷等可能导致漏电、短路、容值漂移的隐患。
图2：DPA切片发现的电容介质层内部空隙
4. 元器件真伪与翻新鉴定
DPA流程也是鉴定假冒翻新器件的有力武器。通过对比外观、内部结构、标识、材料工艺等，可与正品进行全方位比对。
图3：真伪鉴定中的外观、X-Ray、开封内部对比
四、DPA的标准流程与核心挑战
典型的DPA遵循“由外至内、由非破坏到破坏”的原则：
- 非破坏性分析：外观检查、电参数测试、X-Ray、C-SAM、密封性检测、PIND（微粒碰撞噪声检测）等。
- 破坏性分析：开封（Decapsulation）、内部目检、键合强度测试、芯片剪切强度测试、切片分析等。
DPA的核心挑战在于对工程师经验与技术能力的高度依赖。准确的判定不仅需要熟悉标准，更需要丰富的失效分析背景知识，能够区分什么是“缺陷”，什么是可接受的“工艺偏差”。
五、深圳晟安检测的DPA服务优势
我们为客户提供一站式的DPA解决方案：
- 资质与标准：严格依据GJB 4027A、MIL-STD-1580等标准，也可根据客户自定义规范执行。
- 设备与能力：拥有从外观检查到内部精密分析的全套设备（X-Ray、C-SAM、Decapsulator、显微镜、推力拉力测试仪等）。
- 专家团队：工程师具备十年以上元器件分析与失效分析经验，能够对复杂、边缘案例做出专业、审慎的判决。
- 报告与建议：提供详细、清晰的DPA报告，包含缺陷照片、数据、明确的结论（接收、拒收、有条件接收）及改进建议。
将DPA纳入您的质量管理体系，是对产品长期可靠性和品牌声誉的重要投资。深圳晟安检测，愿作您值得信赖的第三方检测伙伴，共同筑牢产品质量的基石。
