击穿电压试验：评估绝缘材料性能的终极考验
击穿电压试验是评估固体、液体绝缘材料电气绝缘性能最直接、最严格的试验方法。它在规定的试验条件下，对绝缘材料试样施加逐渐升高的交流或直流电压，直至材料失去绝缘性能，发生击穿（或闪络）现象。通过测定击穿瞬间的电压值（击穿电压）或计算单位厚度下的击穿场强（电气强度），可以量化材料的绝缘极限能力。该测试对于保障电力设备、电子元器件、电线电缆、电机绝缘系统的安全可靠运行具有决定性意义。
核心概念与定义
- 击穿电压 (Breakdown Voltage, Ub)：在规定试验条件下，绝缘材料发生击穿时的电压值，通常以千伏（kV）表示。
- 电气强度 (Dielectric Strength, Eb)：也称介电强度，是击穿电压与试样厚度（两极间距离）的比值，单位通常为千伏每毫米（kV/mm）。它更能反映材料本身的绝缘特性，与试样厚度无关。
- 闪络 (Flashover)：发生在试样表面或周围介质（如空气、变压器油）中的击穿，而非穿透试样本体。试验中需通过观察碳化通道或重复测试来区分击穿与闪络。
试验终止判据：通常以流过试样的电流超过设定限值（如60mA）作为击穿发生的标志。
测试电压类型与选择
| 电压类型 | 特点 | 适用场景 |
|---|---|---|
| 交流电压 (AC) （工频，通常50/60Hz） | 模拟大多数电力设备实际工况。由于介质损耗和局部放电的影响，交流击穿电压通常低于直流峰值。 | 变压器油、电缆绝缘料、电工薄膜、浸渍纤维制品等电力系统用绝缘材料。 |
| 直流电压 (DC) | 无周期性极化损耗，对于不均匀材料或含气隙的材料，直流击穿电压可能远高于交流（可达3倍以上）。电压分布取决于材料电阻率。 | 直流输电设备绝缘、电容器的直流分量评估、研究材料的固有绝缘强度。 |

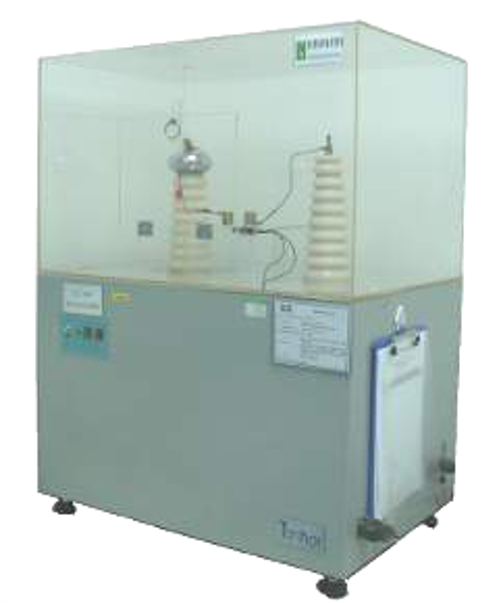

击穿电压测试示意图
主要测试方法（升压方式）
- 短时（快速）升压法：电压从零开始，以恒定的速率（如500 V/s, 1000 V/s, 2000 V/s）上升直至击穿。这是最常用的方法，要求大多数击穿发生在10-20秒内。
- 逐级升压法：从初始电压（通常为预估击穿电压的50%）开始，每级保持一段时间（如60秒），然后按一定步长（如初始电压的10%）升高电压，直至击穿。此方法能获得更接近实际长期耐受电压的数据。
- 耐压试验：将电压升至规定值（客户要求或标准规定），并保持指定时间（如1分钟），检查试样是否被击穿。这是一种通过/不通过的检验性试验。
影响测试结果的关键因素
击穿电压受多种因素影响，测试时必须严格控制条件：
- 试样状态：厚度均匀性、内部孔隙、水分含量、杂质、机械应力残留。
- 试验条件：电压频率、升压速率、环境温度、湿度、气压。
- 电极系统：电极形状（球-球、球-板、圆柱等）、尺寸、材料及与试样的接触情况。
- 周围介质：为防止表面闪络并改善散热，常将试样浸入绝缘油（如10#变压器油）中进行测试。
深圳晟安检测的介电强度测试服务
深圳晟安检测配备高压击穿试验仪（交流/直流，最高50kV）、标准电极及油浴箱，可提供专业的绝缘材料电气性能测试：
- 标准符合性测试：依据GB/T 1408系列、IEC 60243、ASTM D149等标准进行测试。
- 材料对比与筛选：帮助客户比较不同配方、不同工艺生产的绝缘材料的介电强度差异。
- 失效分析与诊断：当电气设备发生绝缘失效时，通过对绝缘材料的击穿电压测试，辅助分析其是否因材料劣化导致，是失效分析的重要环节。
- 技术咨询：为客户提供测试方法选择、试样制备、结果解读等方面的专业咨询。
选择深圳晟安检测，为您的绝缘材料与电气产品提供可靠的“绝缘底线”数据保障。
