脱碳层：钢材表面的“隐形杀手”
脱碳是钢在高温（如锻造、轧制、热处理）下，其表层的碳与周围气氛（氧气、水蒸气、氢气）发生化学反应，生成CO或CH₄而逸出，导致表层碳含量降低的现象。脱碳层实质上是钢表面的一层“贫碳区”。它直接导致表层硬度、强度、耐磨性和疲劳强度显著下降，而塑性略有提高。对于依靠表面硬度工作的零件（如弹簧、轴承、齿轮）以及承受交变载荷的零件，脱碳是极其有害的缺陷。精确测定脱碳层深度，是控制热处理和热加工工艺、保证产品关键性能达标的重要环节。
脱碳层深度测定方法
根据原理和设备不同，主要有三种测定方法，各有其适用场景和特点。
| 测定方法 | 基本原理 | 优点与适用性 | 主要标准 |
|---|---|---|---|
| 金相法（最常用） | 对试样横截面进行磨抛和侵蚀（常用硝酸酒精），在金相显微镜下观察。由于脱碳区（铁素体组织）与正常基体（珠光体+铁素体）对腐蚀的反应不同，会呈现明显界限。 | 直观、形象，能区分全脱碳层和部分脱碳层，适用于大多数钢种。是仲裁和常规检验的首选。 | GB/T 224, ISO 3887, ASTM E1077 |
| 硬度法 | 在试样抛光横截面上，从表面向心部以固定间距打一系列显微维氏硬度（HV）或克氏硬度压痕，绘制硬度-距离曲线。将硬度值降至基体硬度某一比例（如HV的95%）的位置定义为脱碳层深度。 | 定量、客观，不受组织显示清晰度影响，特别适用于组织界限不分明（如淬火回火态）或脱碳层很深的钢材。 | GB/T 224, ISO 3887, ASTM E1077 |
| 化学分析法（光谱法） | 通过车削或研磨，从表面逐层取下极薄的金属屑，对每层屑进行碳含量化学分析或光谱分析，绘制碳含量-深度曲线来确定脱碳深度。 | 最直接测定碳含量的变化，精度高。但破坏性大、操作繁琐、成本高，一般用于仲裁或科学研究。 | GB/T 224 |
金相法检验标准流程
- 取样：在垂直于钢材表面的方向截取试样，检验面应包含从表面到未脱碳心部的完整区域。
- 镶嵌与磨抛：镶嵌保护边缘，经粗磨、精磨、抛光至镜面。
- 侵蚀：用适当的侵蚀剂（如2-4%硝酸酒精溶液）侵蚀抛光面，使组织显现。脱碳区通常为白色铁素体晶粒，心部为珠光体+铁素体。

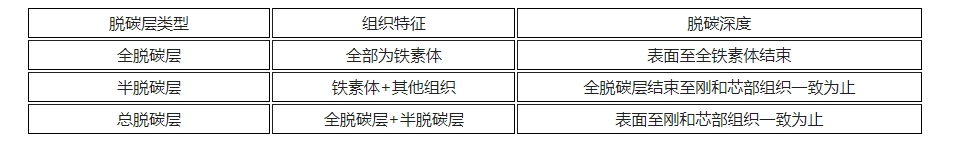

- 观察与测量：在光学显微镜下，利用测微尺或图像分析软件，从表面垂直测量到组织与基体无明显差异处的距离。需区分“全脱碳层”（完全铁素体）深度和“总脱碳层”（包含部分脱碳区）深度。
脱碳层深度限值的意义
不同产品对脱碳层深度有严格规定，通常在产品标准或技术协议中明确。例如：
– 弹簧钢：脱碳会急剧降低疲劳寿命，要求极严，通常总脱碳层深度不得超过直径或厚度的1-1.5%。
– 轴承钢：表面脱碳会降低接触疲劳强度和耐磨性，必须严格控制。
– 高强度紧固件：脱碳导致表面硬度不足，影响承载和防松性能。
– 冷镦钢、冷挤压钢：表面脱碳会降低冷成型性能，可能导致开裂。
深圳晟安检测的脱碳层深度测定服务
准确测定脱碳层深度需要严谨的操作和对标准的准确理解。深圳晟安检测在此领域提供专业服务：
- 方法选择咨询：我们会根据您的材料状态（退火、淬火回火等）和具体要求，推荐最合适的测定方法（金相法或硬度法）。
- 精准的组织显示：针对不同钢种（尤其是合金钢），我们拥有丰富的侵蚀经验，能清晰显示脱碳层与基体的界限。
- 硬度法专业实施：我们配备高精度自动转塔显微维氏硬度计，可进行精确的硬度梯度测试，并自动生成硬度-深度曲线，结果客观、可量化。
- 图像分析与精确测量：使用金相图像分析系统进行测量，减少人为误差，提高测量结果的重复性和准确性。
- 根源分析与工艺建议：结合“化学成分分析”和热处理工艺知识，当脱碳超标时，我们能帮助分析原因（炉气氛控制不当、加热温度过高、时间过长等），并提出工艺改进方向。
严防表面“贫碳”，守护核心性能。深圳晟安检测，为您产品的表面质量提供精准的度量。
