切片分析：透视电子产品内部世界的精密技术
在电子制造领域，许多关键的质量问题——如焊接不良、界面分层、内部裂纹、镀层缺陷等——都隐藏在元器件或组装件的内部，常规外观检查无法触及。切片分析（Cross-section Analysis），犹如一把精密的“微观手术刀”，能够将样品特定位置精确剖开，直接暴露其截面结构，成为进行失效分析、工艺验证和质量控制的不可或缺的核心技术。深圳晟安检测凭借先进的离子研磨制样技术和丰富的工程经验，为您提供高标准的切片分析服务。
一、什么是切片分析？
切片分析，又称金相切片或微切片，是一种破坏性的样品制备与分析方法。其基本流程是：将待检样品（如PCBA、芯片、连接器等）用环氧树脂进行真空镶嵌固定，然后通过一系列精密的研磨、抛光工序，直到目标特征位置被完整暴露在截面平面上，最后利用光学显微镜（OM）、扫描电镜（SEM）、能谱仪（EDS）等仪器进行观察、测量和分析。
核心目的：观察样品截面微观结构，检查内部缺陷，测量尺寸（如镀层厚度、焊点高度、孔径大小），分析失效机理。
二、制样是关键：离子研磨 vs. 传统机械研磨
切片样品的制备质量直接决定分析的成败与准确性。传统机械研磨易引入划痕、应力变形和磨料污染，可能掩盖或扭曲真实的微观形貌。
深圳晟安检测采用先进的离子研磨（Ion Milling）技术作为最终抛光手段，其优势显著：
| 对比项 | 传统机械研磨/抛光 | 离子研磨抛光 |
|---|---|---|
| 原理 | 机械切削、摩擦 | 氩离子束轰击，原子级去除 |
| 表面质量 | 易产生划痕、变形层、镶嵌物 | 无划痕镜面效果，真实形貌 |
| 应力影响 | 可能引入机械应力，导致样品变形 | 无应力加工，保持原始结构 |
| 适用材料 | 通用 | 尤其适合软硬相差大、多孔、脆性材料 |

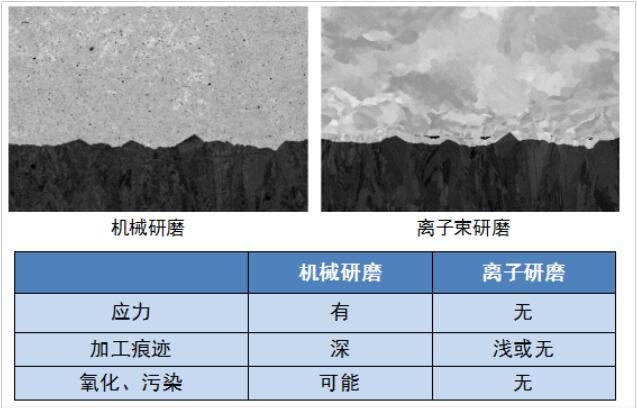

图1：机械研磨（左）与离子研磨（右）后的样品表面效果对比
三、切片分析在电子产品质量控制中的三大应用
应用一：印制电路板（PCB/PCBA）工艺评价与失效分析

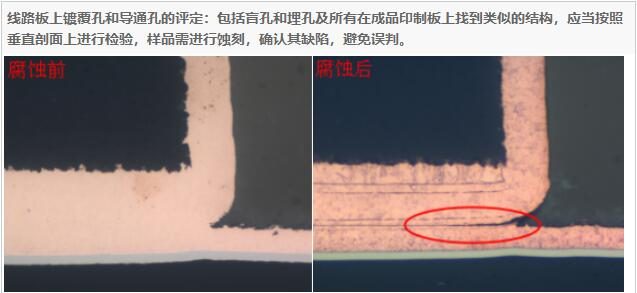

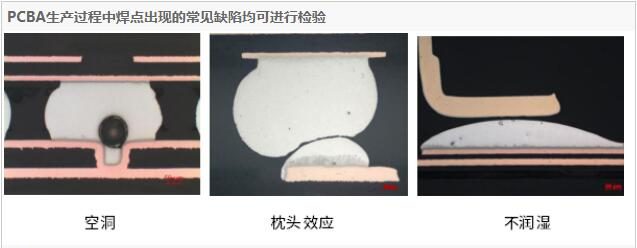

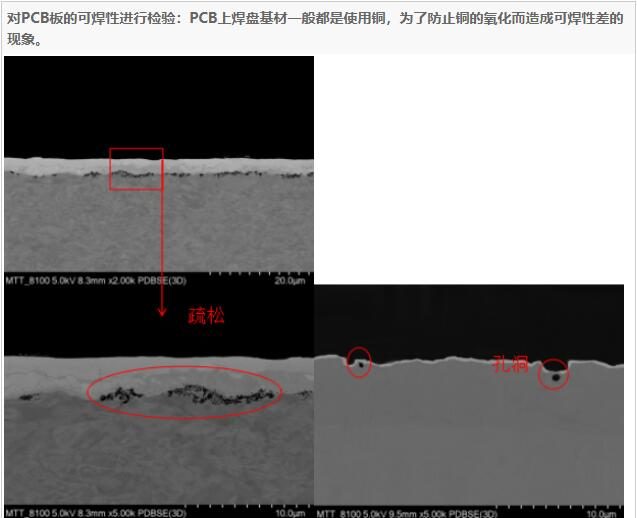

- 检查项目：通孔/盲孔镀铜质量（孔壁厚度、均匀性、裂缝）、层压结构、内层对位、树脂填充、焊点质量（IMC层、空洞、裂纹）、导电阳极丝（CAF）生长等。
- 价值：评估PCB制程能力，定位焊接失效、绝缘失效等问题的根本原因。

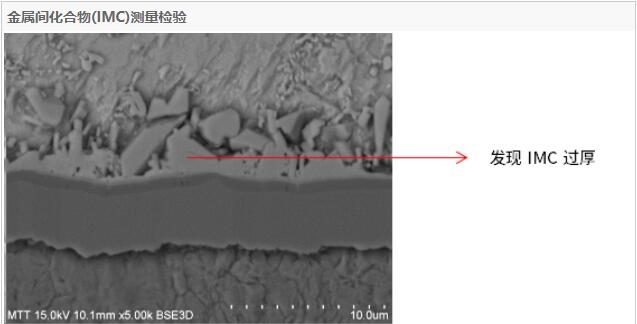

图2：PCB通孔镀铜质量（左）与BGA焊点界面IMC层（右）切片观察
应用二：电子元器件结构剖析与缺陷检查
- 检查项目：芯片钝化层、金属布线层、键合点、封装内部结构、电容介质层、电感线圈等。
- 价值：用于元器件DPA（破坏性物理分析）、真伪鉴定、设计验证和来料检验，提前发现工艺或材料缺陷。
图3：芯片内部结构（左）与MLCC多层陶瓷电容内部电极（右）切片
应用三：LCD/OLED显示器件缺陷分析

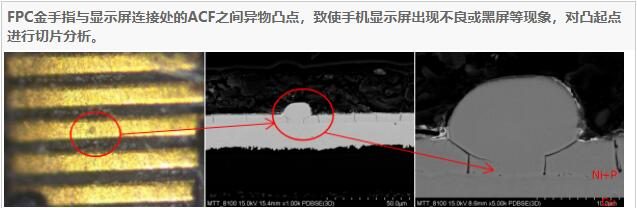

- 检查项目：偏光片、各功能膜层厚度与贴合情况、框胶涂布、电极图案、粒子污染等。
- 价值：分析显示不良（如亮点、暗点、漏光）的成因，优化制造工艺。

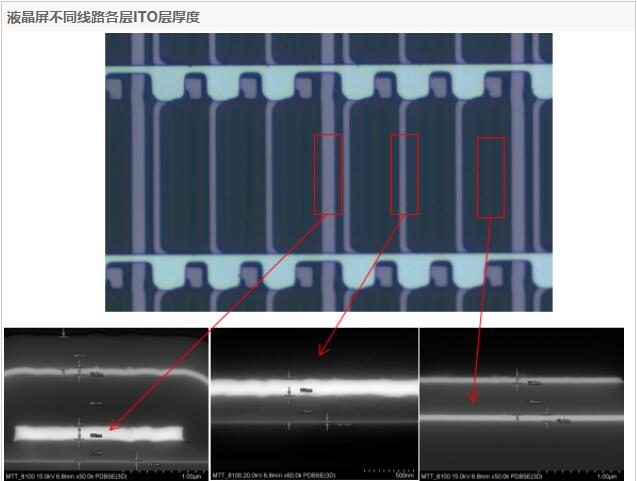

图4：LCD屏幕多层结构（左）与OLED器件结构（右）切片观察
四、切片方法的多样性
根据分析目标不同，切片方向也需精心设计：
- 垂直切片：最常见，垂直于板面切割，用于观察镀孔、层压、垂直方向的焊点等。
- 水平切片：平行于板面逐层研磨，用于检查内层线路、对位、特定平面缺陷。
- 斜切片：以一定角度切割，用于观察小孔或特定角度的界面。
五、深圳晟安检测的切片分析服务优势
我们的工程师团队拥有十年以上的切片制样与分析经验，能够应对各种复杂、精密的样品挑战：
- 精准定位：利用显微镜或X射线定位，确保切片精确通过目标特征点。
- 无损前处理：必要时结合X-Ray、C-SAM等无损检测手段，预先锁定可疑区域。
- 多技术联用：切片后不仅提供高清OM图像，还可进行SEM高倍观察、EDS成分分析、微区硬度测试等，提供全面的数据链。
- 标准化报告：提供包含清晰图片、尺寸测量数据、缺陷描述及工程建议的详细报告。
无论是为了提升工艺、进行失效分析，还是完成元器件可靠性测试前的DPA，选择专业的切片分析服务，是确保电子产品内在质量与长期可靠性的明智之举。
