复合材料弯曲试验：模拟实际受力状态的直接评估
弯曲是工程结构中极为常见的载荷形式。复合材料弯曲试验通过模拟梁、板等构件在弯矩作用下的受力状态，直接评估其抵抗弯曲变形和破坏的能力。测得的弯曲强度和弯曲模量是产品设计、选材和质量控制的关键指标。例如，风电叶片需要极高的弯曲刚度以保持气动外形，同时需要足够的弯曲强度以承受风载；汽车板簧则要求优异的弯曲疲劳性能。根据材料特性和测试目的，可灵活选用三点弯曲或四点弯曲两种标准方法。
三点弯曲与四点弯曲方法对比
| 方法 | 加载示意图与应力分布 | 特点与适用场景 | 主要标准 |
|---|---|---|---|
| 三点弯曲 | (简图：中点为加载点，两端为支撑点) | 优点：夹具简单，试样制备方便，所需试样尺寸较小。 特点：跨中区域承受最大弯曲应力和剪应力。破坏可能由弯曲或剪切主导，取决于跨厚比。 适用：快速质量对比、筛选测试、薄板材料。 | ASTM D7264 Method A ISO 14125 / GB/T 1449 |
| 四点弯曲 | (简图：两点加载，两点支撑，中间为纯弯段) | 优点：在两个加载点之间形成均匀的纯弯矩段，剪切应力为零。更能真实反映材料在纯弯状态下的性能。 特点：对试样和加载对中要求更高。 适用：精确测量弯曲性能、研究材料破坏机理、高刚度材料（避免剪切影响）。 | ASTM D7264 Method B ASTM D6272 (高刚度材料) |
测试流程与关键参数
- 试样：通常为矩形长条，长度L、宽度b、厚度h。跨距S根据标准计算（三点弯曲常为16h，四点弯曲外跨距为16h，内跨距为一半）。

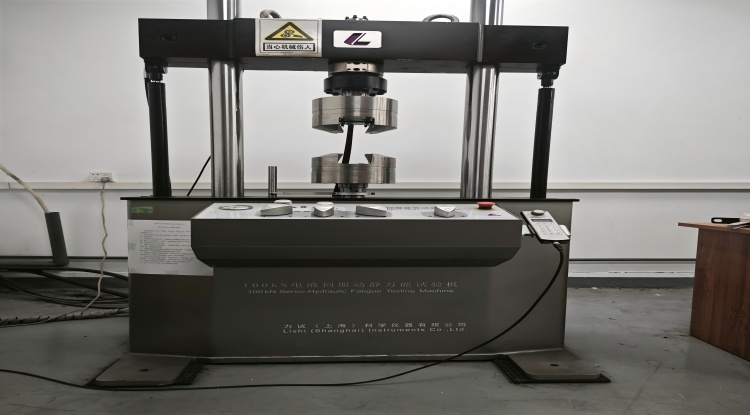

- 加载与测量：使用万能试验机，以恒定速率在跨中（三点）或两个加载点（四点）施加载荷。同时测量载荷和跨中挠度（通常使用引伸计）。
- 结果计算：
- 弯曲应力 (σf)：根据公式计算，三点和四点不同。
- 弯曲模量 (Ef)：通过载荷-挠度曲线初始线性段的斜率计算。
- 最大弯曲强度：破坏前或达到最大载荷时的弯曲应力。
服务范围与应用领域
- 测试材料：纤维增强塑料（FRP）层合板、夹芯结构（蜂窝/泡沫芯）、短纤维增强塑料、3D打印复合材料件。
- 测试类型：
- 静态弯曲：基础性能测试。
- 弯曲疲劳：评估长期循环载荷下的耐久性。
- 高低温弯曲：研究温度对性能的影响。
- 行业应用：航空航天（翼面、舵面）、汽车（板簧、结构件）、风电（叶片）、体育器材（球拍、单车架）、建筑（加固板材）。
破坏模式分析与工程意义
复合材料的弯曲破坏模式复杂，可能包括：
- 拉伸面纤维断裂：常见于单向复合材料受拉侧。
- 压缩面屈曲或纤维微屈曲：常见于薄面板或高纤维体积分数材料。
- 层间剪切分层：跨厚比较小时，剪切应力可能引发层间破坏。
- 芯材剪切失效：对于夹层结构。
分析破坏模式有助于判断材料是强度不足还是刚度不足，是界面问题还是基体问题，为结构优化设计提供直接反馈。
我们的深度服务能力
在深圳晟安检测，我们将弯曲性能测试与材料微观分析紧密结合。当发生非预期破坏（如过早分层）时，我们可以：
- 对断口进行SEM分析，确定分层起源于树脂内部还是纤维/树脂界面。
- 结合DSC分析树脂固化度，判断是否因固化不完全导致基体性能下降。
- 对于夹层结构，分析芯材与面板的胶接质量。
我们致力于通过专业的检测与失效分析，帮助客户不仅“知其然”（性能数据），更“知其所以然”（失效根源），从而有效提升复合材料产品的设计水平和制造质量，确保其在实际应用中的长期可靠性。
