一、涂层厚度：质量控制与成本管理的核心参数
涂层厚度是涂层产品最关键的技术指标之一，它直接关联到：
- 性能保障：足够的厚度是涂层发挥防腐、绝缘、耐磨、装饰等设计功能的基础。厚度不足往往导致早期失效。
- 成本控制：涂层材料通常是成本的重要组成部分。厚度超标会造成材料浪费，增加成本；厚度不足则可能引发质量索赔。
- 工艺监控：厚度均匀性是衡量涂装工艺（如喷涂、辊涂、电泳）稳定性和一致性的重要标志。
因此，准确、可靠地测量涂层厚度，是贯穿于研发、生产、质检和验收全过程的基础性工作。
二、涂层厚度测量方法分类与选择逻辑
测量方法主要分为破坏性和非破坏性两大类。选择时需权衡精度要求、是否允许破坏样品、基材与涂层材料、样品形状及检测效率。
- 破坏性方法：精度高，常作为仲裁方法，但损伤样品。如 显微镜法（金相法）。
- 非破坏性方法：不损伤样品，适合在线控制和成品全检。如 磁性法、涡流法、超声波法。
三、主要测量方法技术详析

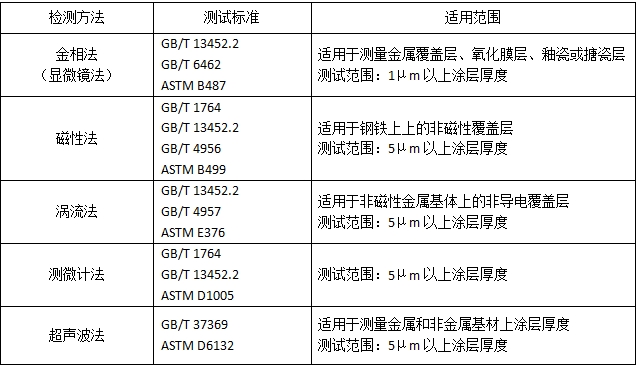

| 方法名称 | 工作原理与适用体系 | 关键特点 | 典型测量范围 | 主要标准 |
|---|---|---|---|---|
| 显微镜法（金相法） | 制备涂层横截面金相试样，在显微镜下直接观测并测量镀层厚度。可区分多层。 | 优点：最直观、最准确，仲裁方法。 缺点：破坏样品，制样复杂、耗时。 | ≥ 1 μm | GB/T 6462, ASTM B487 |
| 磁性法 | 测量磁铁与磁性基体（如钢）之间因非磁性涂层存在而改变的磁通量或磁引力。 | 优点：快速、无损、便携，适用于现场。 缺点：受基体磁性、曲率、厚度影响。 | 5 ~ 7500 μm | 钢铁基体上非磁性涂层（油漆、塑料、锌、铬等）。GB/T 4956 |
| 涡流法 | 探头线圈产生高频磁场，在导电基体（如铝、铜）中感生涡流，其受表面非导电涂层影响。 | 优点：快速、无损、便携。 缺点：受基体电导率、曲率影响大。 | 5 ~ 2000 μm | 非铁金属基体上非导电涂层，或非导体上金属涂层。GB/T 4957 |
| 测微计法 | 使用千分尺或千分表，测量涂覆前后同一位置的厚度差。 | 优点：设备简单，适用于厚涂层。 缺点：需基准点，对软涂层可能压缩，精度有限。 | ≥ 10 μm | ASTM D1005 |
| 超声波法 | 探头发射超声波脉冲，测量从涂层表面反射和从涂层/基材界面反射回波的时间差，计算厚度。 | 优点：可测多层，对基材材质限制少，能测非金属基体上涂层。 缺点：需声耦合剂，对薄涂层（＜50μm）和粗糙表面精度受影响。 | 约 50 ~ 5000 μm | GB/T 37361, ASTM D6132 |
| X射线荧光法 | 测量涂层元素受X射线激发产生的特征荧光强度，通过与标准曲线对比计算厚度和成分。 | 优点：无损，可测微小区域、多层及合金镀层，自动化程度高。 缺点：设备昂贵，需标准片校准，对轻元素不敏感。 | 0.25 ~ 30 μm | GB/T 16921， 适用于多种基体上的薄金属镀层。 |
四、测量实践中的关键要点与误差控制
- 校准：所有非破坏性仪器必须使用经认证的、与待测样品基体和涂层材料相同或相近的标准片进行校准。这是确保数据准确的生命线。
- 基体影响：
- 磁性法：不同钢种的磁性不同，热处理状态也会影响。必须针对具体基体校准。
- 涡流法：铝合金的牌号、热处理状态影响电导率，需针对性校准。
- 几何形状与边缘效应：测量点应远离边缘、孔洞、焊缝和剧烈弯曲处（半径小于探头直径数倍）。在这些区域读数会严重失真。
- 表面清洁与粗糙度：表面的油污、灰尘、氧化皮或粗糙度过大会影响所有方法的测量结果。测量前应清洁表面。
- 测量点数与统计：单个数据点无代表性。应根据产品面积和规范，取足够多的测量点（如ISO 19840规定每10m²至少取3个点），并记录最小值、最大值和平均值。
五、晟安检测的全面厚度测量解决方案
深圳晟安检测拥有从便携式到实验室级，从无损到仲裁级的全套厚度测量设备与专业团队：
- 方法咨询与最佳方案设计：针对您的具体产品（钢结构防火涂料、PCB阻焊层、塑料件上的金属镀层），我们推荐最合适、最经济高效的测量方法组合。
- 高精度仲裁测量：配备高精度金相显微镜和图像分析系统，可提供权威的显微镜法厚度测量报告，用于质量争议仲裁、研发数据获取或标准校准片定值。
- 现场与批量检测服务：我们提供符合ASTM E376等标准的便携式磁性/涡流/超声波测厚仪租赁服务，或派遣工程师上门，为大型结构、管道、储罐等提供现场厚度测绘服务。
- 厚度分布与均匀性深度分析：我们不仅报告厚度数据，更擅长分析厚度分布的规律。例如，通过网格化测量，绘制厚度等高线图，帮助客户识别喷涂的“阴影区”、挂具效应导致的边缘增厚等问题，为优化涂装工艺提供直观依据。
- 数据管理与报告：我们提供清晰、规范、包含原始数据的检测报告，并可应要求提供电子版数据，方便客户进行质量追溯和统计分析。
选择晟安检测，您将获得精确、可靠、有深度的厚度检测服务，为您的质量控制和工艺优化奠定坚实的数据基础。
