涂层为何“鼓包”？材料不相容引发的起泡失效揭秘
在现代产品设计中，多种高分子材料常被组合使用。然而，若材料间化学性质不兼容，可能导致意想不到的失效。深圳晟安检测近期分析了一起聚氨酯涂层起泡的案例，其根源竟是与相邻线材中阻燃剂的迁移有关，为材料选型与兼容性评估提供了典型范例。
失效现象：局部的涂层剥离
某产品表面的聚氨酯涂层在使用过程中出现局部鼓泡、起皮现象。起泡区域与未起泡区域（OK）界限分明。产品结构显示，起泡位置附近装配有其他高分子材料的线材。
由现象到成分的对比分析
1. 形貌观察与初步推测
扫描电镜（SEM）观察显示，起泡（NG）位置的涂层表面形貌变得稀疏，有溶胀痕迹，而未起泡（OK）位置涂层致密。剥开起泡处，发现涂层与金属基材已完全脱离。这暗示有外来物质侵入界面，削弱了附着力。
2. 元素分析发现关键线索
使用能谱仪（EDS）对起泡涂层表面、未起泡涂层表面以及相邻的线材进行成分分析。一个显著的差异浮现：起泡涂层表面检测到了明显的磷（P）元素，而未起泡涂层和金属基材均无此元素。同时，相邻线材中也含有磷元素。
这一发现将嫌疑指向了线材中的含磷物质。
3. 有机物成分鉴定：锁定迁移物
为确定含磷物质的具体化学成分，我们采用气相色谱-质谱联用仪（GC-MS）进行精细的有机物分析。
- 对起泡涂层分析：检测出多种磷酸酯类化合物，如磷酸三苯酯、磷酸甲苯二苯酯等。
- 对相邻线材分析：检测出完全相同的磷酸酯类化合物。
- 对未起泡涂层分析：未检出上述磷酸酯类物质。
这提供了决定性的证据：起泡涂层中的磷酸酯类阻燃剂，正是从相邻线材中迁移过来的。

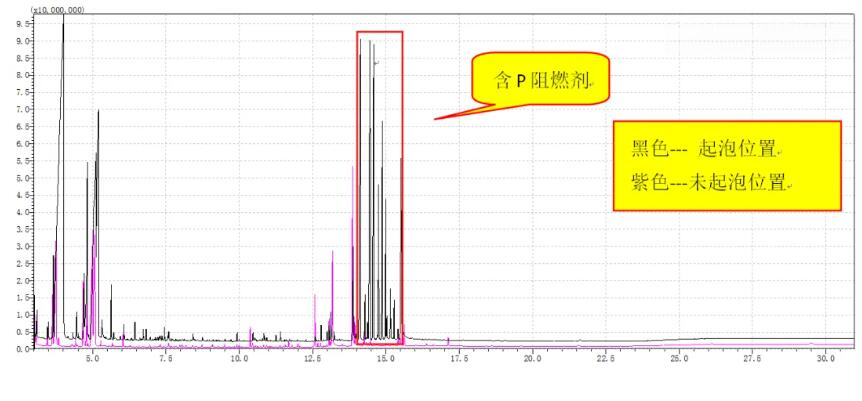

GC-MS分析对比图（确认磷酸酯阻燃剂的迁移）
失效机理：小分子迁移与溶胀破坏
磷酸酯类阻燃剂是一类常用于塑料、橡胶中的添加型阻燃剂，但它们通常是小分子、易迁移的物质。
- 迁移发生：线材中的磷酸酯阻燃剂由于分子量小，在常温下会逐渐从线材内部向表面迁移、挥发（这种现象称为“析出”或“起霜”）。
- 扩散与侵入：挥发出来的磷酸酯分子扩散到相邻的聚氨酯涂层表面，并由于化学亲和力，逐渐向涂层内部扩散、渗透。
- 溶胀与应力：磷酸酯作为小分子增塑剂，会破坏聚氨酯分子链间的相互作用，导致涂层发生溶胀。溶胀产生内部应力，并降低涂层与基材之间的粘结强度。
- 起泡与剥离：当溶胀产生的内应力和附着力下降的综合作用超过涂层自身的强度时，涂层便从基材上局部剥离，形成肉眼可见的鼓泡。
根本原因与深圳晟安检测的专业建议
根本原因：产品中使用的线材所含的磷酸酯类阻燃剂迁移至相邻的聚氨酯涂层内部，引起涂层溶胀，最终导致附着力丧失而起泡。
这是一个典型的材料不相容问题。我们为客户提供了从分析到预防的系统性解决方案：
- 材料再评估与选型：建议对线材供应商提出要求，更换为使用高分子量、不易迁移的阻燃体系（如某些聚合物型阻燃剂、无机阻燃剂），或选用不含与聚氨酯不相容增塑剂的材料。
- 涂层体系调整：评估更换涂层材料，选用对磷酸酯类物质不敏感或具有更好阻隔性能的涂层体系。
- 建立兼容性测试流程：在产品开发阶段，引入材料兼容性评估测试。可将不同材料在高温下紧密接触放置一段时间（加速迁移），然后检查外观、测量附着力变化，提前发现潜在风险。
我们的核心价值
本案例完美诠释了深圳晟安检测在复杂材料失效分析领域的综合能力。我们不仅使用SEM/EDS进行无机元素分析，更擅长运用GC-MS等高阶配方分析手段，精准识别有机迁移物。这种“有机+无机”结合的分析策略，使我们能够深入解析高分子材料失效的化学本质。我们的服务帮助客户跨越了组件供应商的界限，从系统层面解决材料交互作用引发的可靠性问题，提升产品的整体品质与寿命。
