一、附着力：涂层性能的基石
涂层附着力是指涂层与基材之间通过物理和化学作用产生的结合强度。它是涂层所有性能得以实现的前提——没有良好的附着力，再优异的耐腐蚀性、装饰性或功能性都无从谈起。附着力不足的涂层，在应力、环境介质或温度变化作用下，极易发生起泡、开裂、剥落等早期失效。
附着力检测是涂层质量评价中最基本、最关键的环节。根据测试原理，主要分为定性方法（观察破坏模式）和定量方法（测量破坏强度）。选择合适的方法取决于涂层厚度、基材类型、测试目的及行业习惯。
二、四种核心附着力检测方法详解
1. 划格法 (Cross-cut Test)
原理：利用多刃切割刀具在涂层上划出规则的网格（如1mm×1mm），切割至基材。用胶带粘附后撕离，观察网格区域涂层的脱落情况。
特点与适用：
- 快速、简便、成本低，是最常用的定性方法。
- 适用于厚度≤250μm的涂层，不适用于软、弹性或厚涂层。
- 结果评级：按GB/T 9286或ISO 2409标准，分为0-5级（0级最好，5级最差）。
2. 划叉法 (X-cut Test)
原理：用锋利刀具划透涂层，形成一个“X”形切口，然后用胶带粘撕，评估切口交叉处及附近的涂层剥落情况。
特点与适用：
- 操作比划格法更简单，对涂层厚度没有上限限制。
- 尤其适用于较厚或较硬的涂层体系，如重防腐涂层、厚膜型地坪漆。
- 结果评级：根据标准（如GB/T 31586.2）图示进行评级。
3. 划圈法 (Circular Cut Test)

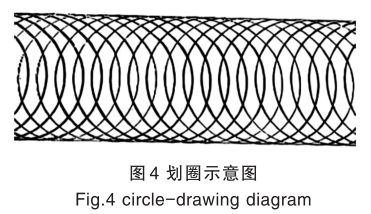

原理：采用划圈附着力测定仪，以固定负载的唱针在涂层表面匀速划出依次重叠的圆滚线。根据圆滚线内涂层的完整程度评级。
特点与适用：
- 中国传统方法（GB/T 1720），在部分行业中仍有使用。
- 适用于单层平整涂层，结果分为1-7级（1级最好，7级最差）。
- 与划格法相比，主观性较强，对操作者经验要求高。
4. 拉开法 (Pull-off Test)

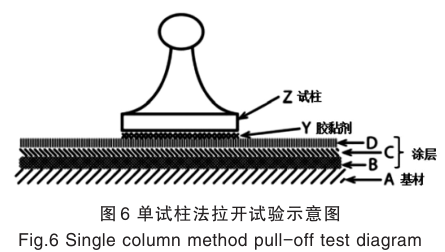

原理：使用高强度胶粘剂将特定尺寸的试柱（如d=20mm）粘接在涂层表面，固化后用拉力试验机垂直拉拔，直至涂层被拉开。测量破坏时的最大拉力。
特点与适用：
- 唯一能提供定量数据（MPa）的方法，结果客观、可比性强。
- 适用于几乎所有涂层/基材组合，包括多层体系。
- 不仅能得到强度值，还能通过观察破坏断面（试柱上残留物）判断失效模式：
- 内聚破坏：破坏发生在涂层内部 → 附着力大于涂层内聚力。
- 粘附破坏：破坏发生在涂层/基材界面 → 附着力是薄弱环节。
- 混合破坏：两者兼有。
三、方法选择与测试关键要点
| 考虑因素 | 推荐方法 |
|---|---|
| 研发、仲裁、需要精确数据 | 拉开法 (Pull-off) |
| 常规质量控制（薄涂层） | 划格法 |
| 厚涂层（＞250μm）、地坪、重防腐 | 划叉法 或 拉开法 |
| 行业标准或客户指定 | 遵循特定要求（如汽车行业可能指定划格法等级） |
通用注意事项：
- 测试时机：附着力通常在涂层完全固化后（如7天）测试。也可在环境试验（如浸水、盐雾）前后测试，评估附着力保持率。
- 基材影响：测试结果与基材的硬度、平整度、清洁度密切相关。比较不同配方时，必须使用相同的基材和预处理。
- 胶带选择：划格/划叉法必须使用规定的压敏胶带（如3M 610），粘合力需符合标准。
四、影响附着力的关键因素分析
当附着力测试失败时，可能的原因包括：
- 基材表面处理不当：油脂、灰尘、锈迹、水分残留是导致附着力差的头号原因。
- 涂层与基材的兼容性：涂料的表面张力、润湿性必须与基材匹配。
- 涂层内应力过大：固化收缩、溶剂挥发不当、热膨胀系数不匹配等都会产生内应力，削弱附着力。
- 固化条件：固化不足或过度烘烤都可能导致附着力下降。
五、晟安检测的专业附着力测试与深度诊断服务
深圳晟安检测提供全套附着力测试设备与服务，并致力于提供深度分析：
- 全套方法执行：我们拥有自动划格器、电子拉力试验机（配拉开法夹具）等设备，可执行所有标准方法。
- 拉开法失效模式精确定位：对于拉开法测试，我们不仅报告强度值，更会使用显微镜对破坏断面进行高倍观察和拍照，精确判定失效发生在哪个界面（是底漆/基材，还是面漆/底漆），或是否为内聚破坏，并提供清晰的图片证据。
- 环境试验前后对比：我们常将附着力测试作为环境可靠性试验（如湿热、盐雾）的配套评价项目，量化涂层在经过老化后附着力的衰减程度，这是评价涂层体系耐久性的重要指标。
- 根源分析与工艺建议：结合我们的失效分析和配方分析能力，当附着力出现问题时，我们能帮助客户系统地排查原因，从前处理工艺、涂料配方、施工条件到固化工艺，提供针对性的改进方案。
我们相信，精准的测试与科学的分析相结合，是解决附着力难题、提升涂层产品可靠性的最有效途径。
