夏比冲击试验：评估材料韧性的动态方法
夏比冲击试验（Charpy Impact Test）是一种用于评估金属材料在高速加载条件下，对缺口或应力集中敏感性的标准化力学性能测试，其核心指标是冲击吸收能量（AKV或AKU）。该试验模拟材料在实际服役中可能遭受的冲击载荷（如碰撞、爆炸、急刹车），通过测量带有预制缺口的试样在一次性摆锤冲击下断裂所消耗的能量，来定量表征材料的韧性。冲击功值越高，表明材料韧性越好，在低温或恶劣环境下发生脆性断裂的风险越低。
试验原理与关键要素
试验在摆锤式冲击试验机上进行。将标准尺寸的试样（通常为10mm×10mm×55mm）水平放置于两个支撑砧座上，使其带缺口的一面背对摆锤冲击方向。释放预先抬升至规定高度的摆锤，使其自由下落，一次性冲断试样。摆锤冲断试样后继续摆动至另一侧的高度。根据摆锤初始位能与剩余位能之差，即可计算出试样断裂所吸收的能量，单位为焦耳（J）。
核心公式：冲击吸收功 AK = mg(h1 – h2)
其中，m为摆锤质量，g为重力加速度，h1为初始高度，h2为冲断后上升高度。
试样类型：V型缺口与U型缺口的区别
| 缺口类型 | 缺口尺寸（典型） | 特点与应用 |
|---|---|---|
| 夏比V型缺口 (Charpy V-notch, CVN) | 缺口角度：45° 缺口深度：2mm 根部半径：0.25mm | 缺口尖锐，应力集中系数高，对材料内部微观缺陷（如夹杂、偏析）和温度更敏感。是现代结构材料，尤其是桥梁、船舶、压力容器用钢的强制性验收指标。能更好地区分材料的韧脆转变行为。 |
| 夏比U型缺口 (Charpy U-notch) | 缺口深度：2mm或5mm 根部半径：1mm | 缺口相对较钝，应力集中程度较低。曾广泛用于传统钢铁材料的韧性评价。目前在一些老标准或特定材料规范中仍有使用，但正逐渐被V型缺口取代。 |
冲击试样尺寸与缺口示意图
低温冲击试验与韧脆转变温度
许多材料（尤其是体心立方结构的钢）的韧性会随温度降低而急剧下降，发生从韧性断裂到脆性断裂的转变。低温冲击试验即在0℃、-20℃、-40℃、-60℃甚至更低的温度下进行冲击测试。通过绘制冲击功-温度曲线，可以确定材料的韧脆转变温度（DBTT）。DBTT越低，意味着材料在低温环境下仍能保持良好的韧性，安全性越高。这对于寒区使用的结构钢、液化天然气（LNG）储罐用钢、极地装备等至关重要。
遵循的测试标准
深圳晟安检测的冲击试验服务严格遵守全球主流标准，确保数据可比性与权威性：
- GB/T 229-2020 《金属材料 夏比摆锤冲击试验方法》
- ISO 148-1:2022 《Metallic materials — Charpy pendulum impact test — Part 1: Test method》
- ASTM E23-23 《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
- ASTM A370-24 《Standard Test Methods and Definitions for Mechanical Testing of Steel Products》
- JIS Z2242, AS 1544.2 等其他国家/地区标准
深圳晟安检测的冲击测试能力
我们拥有多台全自动微机控制冲击试验机，并配备低温冷却装置（酒精+液氮或压缩机制冷），可提供：
- 常温及低温冲击试验：温度范围覆盖室温至-196℃（液氮温度）。
- 系列温度冲击试验：帮助客户测定材料的韧脆转变曲线（DBTT曲线）。

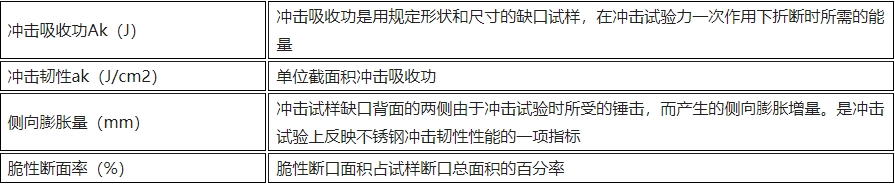

- 精确的能量与断面分析：试验机自动记录冲击功、冲击韧性，并可辅助进行断口形貌观察（纤维状/结晶状比例）。
- 材料研究与失效分析支持：冲击测试数据是材料研发、热处理工艺评定以及结构件失效分析（特别是脆断分析）中不可或缺的关键参数。
选择深圳晟安检测，用精准的动态性能数据，为您的材料安全应用把关。
