铸铁金相检验：解读“铁碳合金”的性能密码
铸铁是一种以铁、碳、硅为基础的复杂多元合金，其性能不仅取决于基体组织（铁素体、珠光体等），更关键地取决于其中碳的存在形式——尤其是石墨的形态、大小、数量和分布。铸铁金相检验的核心任务，就是系统地评定这些石墨特征和基体组织，从而科学地预测和评价铸铁的强度、硬度、塑性、韧性、耐磨性、减震性及导热性。无论是控制冲天炉熔炼质量，还是验证高端球墨铸铁件的性能，金相检验都是最直接、最可靠的质量控制工具。

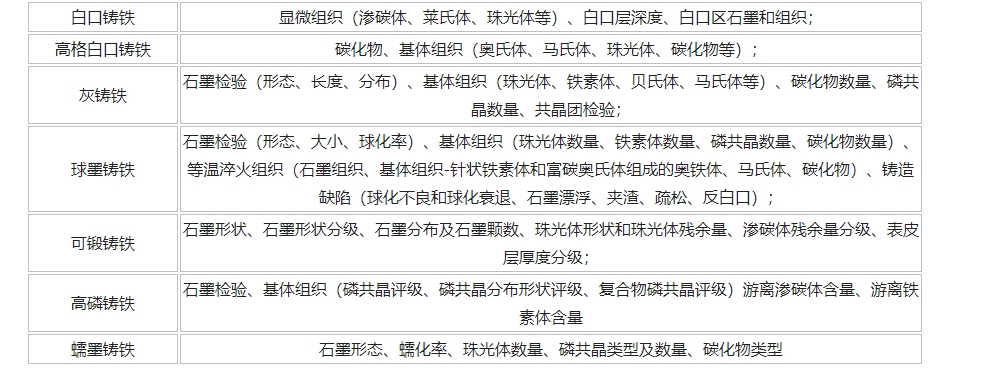

主要铸铁类型及其金相检验重点
| 铸铁类型 | 石墨形态特征 | 核心金相检验项目 | 主要标准 |
|---|---|---|---|
| 灰铸铁 | 片状石墨 | 石墨分布形状（A-E型）、石墨长度（1-8级）、基体组织（珠光体含量、铁素体量）、磷共晶等。 | GB/T 7216 |
| 球墨铸铁 | 球状石墨 | 球化率（1-6级）、石墨大小（1-8级）、球数、基体组织（珠光体/铁素体比例、牛眼组织）、碳化物等。 | GB/T 9441 |
| 蠕墨铸铁 | 蠕虫状石墨（介于片状与球状之间） | 蠕化率、石墨形态、珠光体含量等。 | JB/T 3829 |
| 可锻铸铁 | 团絮状石墨 | 石墨形状、分布、颗粒数，基体组织（铁素体、珠光体）。 | GB/T 25746 |
球墨铸铁金相检验详解（以GB/T 9441为例）
球墨铸铁的“球化率”是其最重要的质量指标，直接影响力学性能。检验流程如下：
- 取样与制样：在铸件上有代表性的部位（如附铸试块或本体）取样，经磨抛至镜面。
- 未侵蚀观察（石墨检验）：在未侵蚀状态下，于100倍显微镜下观察。
– 球化率评定：对照标准图，统计视场中球状石墨的数量占石墨总数的百分比，分为1-6级（1级最好，球化率＞95%）。
– 石墨大小评定：对照标准图，评定石墨球直径级别（1-8级）。 - 侵蚀后观察（基体组织检验）：用2-5%硝酸酒精侵蚀后观察。
– 珠光体数量评定：估计或通过图像分析测量珠光体所占面积百分比。
– 分散分布的铁素体数量。
– 磷共晶数量。
– 碳化物数量。
金相检验在铸铁生产与应用中的关键作用
- 熔炼与孕育/球化工艺控制：通过快速金相检查，可及时判断铁水孕育效果、球化处理是否成功，指导炉前调整，防止批量废品。
- 热处理工艺制定与验证：通过检验正火、退火、淬火回火后的基体组织，优化热处理参数，确保获得目标性能（如QT600-3要求珠光体基体）。
- 产品验收与质量分级：根据技术协议要求的球化级别、石墨大小、基体组织进行验收，是高端铸件（如风电部件、汽车底盘件）交货的必备文件。
- 失效分析与工艺改进：当铸件出现脆断、强度不足或渗漏问题时，金相分析可揭示是球化不良、石墨漂浮、基体组织异常还是存在铸造缺陷，为解决问题指明方向。
深圳晟安检测的铸铁金相专业服务
铸铁金相检验对制样和评级的经验要求极高。深圳晟安检测在此领域提供值得信赖的服务：
- 专业的铸铁制样技术：铸铁样品易产生石墨拖尾、剥落。我们采用特殊的磨抛工艺和镶嵌材料，能制备出石墨完整、边缘清晰的高质量试样。
- 精准的球化率与石墨形态评定：我们的检验师经过长期实践，能准确区分球状、团状、蠕虫状和片状石墨，对球化率的判定客观、一致，符合标准要求。
- 图像分析定量支持：我们使用金相图像分析软件，可对珠光体含量、石墨球径分布、球数等进行精确的定量分析，为科研和高端质量控制提供数据支持。
- 覆盖全系列铸铁标准：我们熟练掌握GB/T 7216（灰铁）、GB/T 9441（球铁）、JB/T 3829（蠕铁）、GB/T 25746（可锻铁）等全套标准，能满足各类铸铁产品的检测需求。
- 综合性能关联分析：我们将金相检验结果与客户的“力学性能测试”（抗拉强度、硬度、冲击）数据相结合，帮助客户建立更清晰的“组织-性能”对应关系，实现以组织控制来保证性能的目标。
掌控微观石墨，成就宏观品质。深圳晟安检测，是您铸铁产品质量的忠实守护者。
